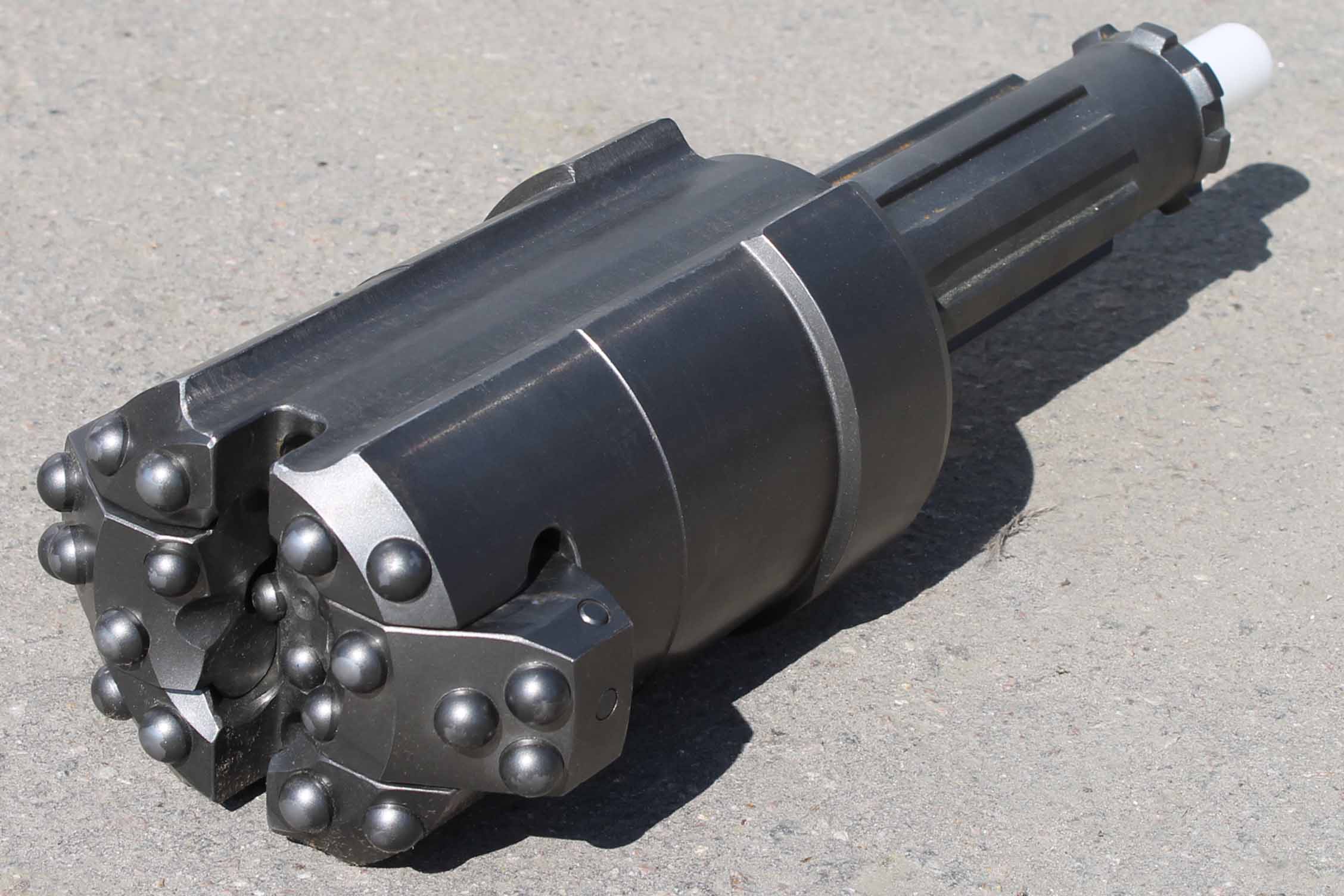

SUPER JAWS Система для бурения и одновременного обсаживания скважины

  Super Jaws является наиболее технологически усовершенствованной системой с долотом - расширителем, предназначенной для бурения с одновременным обсаживанием скважины с трубами диаметром от 5-1/2 до 34 дюймов (от 140 до 863 мм).

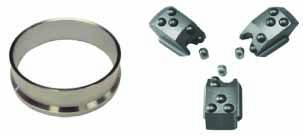

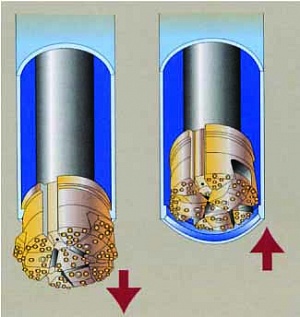

  Система формирует диаметр скважины больше диаметра обсадной колонны сменными лопастями и с помощью забивного башмака позволяет одновременно с бурением устанавливать обсадную трубу. Долото легко извлекается на поверхность, а лопасти долота перемещаются к центру без обратного вращения.

  ОСОБЕННОСТИ
- Не требуется оставлять в скважине дорогостоящие твердосплавные лопасти долота.
- Используется со стандартными типами пневмоударников.
- Расширение диаметра скважины и извлечение долота системы происходит концентрически, поэтому скважина имеет правильную круглую форму.
- Легко извлекается без обратного вращения.
- Исключено попадание разрушенной породы в карманы лопастей.
- Концентрическая конструкция и 100%-ная поверхность контакта с породой обеспечивает более высокую скорость проходки долота по сравнению со всеми другими средствами бурения в аналогичных условиях.

Характеристики:

Модель Размер пневмоударника Хвостовик Число лопастей Диаметр долота
Раскрытый/Собранный		 Диаметр обсадной трубы
Внутр./Внешн.		 Внутренний диаметр башмака Вес, кг

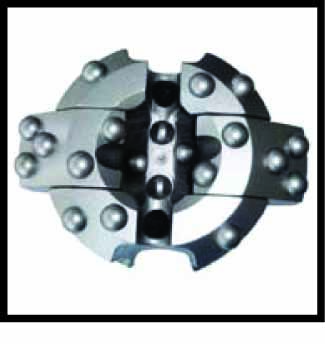

T115 4” 340A 2 148 115 130,8 139,8 116 25
T125 4” 340A 2 162 121 136 146 123 30
T140 5” QL50 2 185 141 155,2 168 142 37
T150 5 / 6” QL50/360/QL60 2 197 150 165 178 153 38

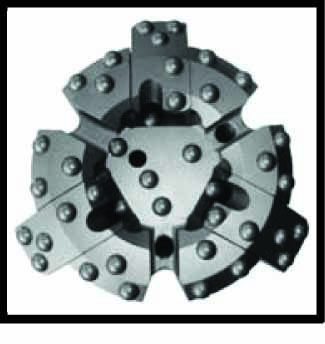

T190 6” 360/QL60 3 230 191 204,7 219 192 123
T240 8” 380 3 290 240 254 273 242 227
T280 10” N100 3 341 282 301,7 324 284 381
T315 10 / 12” N100/P125 3 373 315 336,6 355,6 317 580

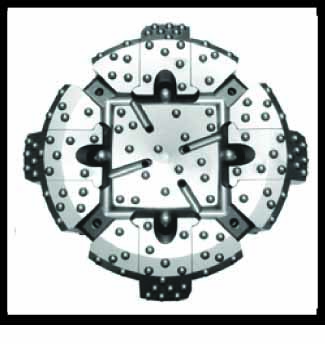

T365 12” P125 4 425 365 387,4 406,4 367 670
T410 12” P125 4 478 412 435 457,2 414 845
T455 12” P125 3 530 455 482,6 508 459 920
T510 18” P180 4 581 506 533,4 558,8 512 1837
T560 18 / 24” P180/P240 4 632 556 584,2 609,6 560 2354
T610 24” P240 3 682 605 635 660,4 609 2727
T660 24” P240 4 733 656 685,8 711,2 660 3024
T710 24” P240 4 784 707 736,6 762 711 3916
T760 24” P240 4 835 758 787,4 812,8 762 4562
T810 24” P240 4 886 809 838,2 863,6 813 4862
