Пневмоударник Mincon 6BH
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 5,75" | 146 мм | |||||||||||||||||||
Минимальный диаметр долота | 6,25" | 159 мм | |||||||||||||||||||
Лыски пол ключ | 4" | 100 мм | |||||||||||||||||||
Длина (без долота) | 40,7" | 1033 мм | |||||||||||||||||||
Тип хвостовика | QL60 | ||||||||||||||||||||
Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 44 Lbs | 20 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 5,060" | 128,5 мм |

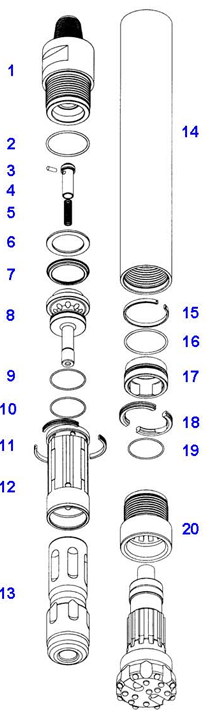

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MB601AS01 | Пневмоударник 6BH, QL60, 3-1/2" Reg | 107,0 | |||||||||||||||||||
MB601AS01B | Пневмоударник 6BH, QL60, 3-1/2" Reg с твердосплавным расширителем | 107,0 | |||||||||||||||||||
MB601AS01BR | Пневмоударник 6BH, QL60, 3-1/2" Reg с фрезерным расширителем | 107,0 | |||||||||||||||||||
1 | MB601BH01 | Переводник верхний | 21,5 | ||||||||||||||||||
MB601BH01B | Переводник верхний с твердосплавным расширителем | 22,0 | |||||||||||||||||||
2 | MD622OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
3a | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
3b | MB506CH02 | Заглушка 1/8" (3.2мм) | 0,1 | 1 | 1 | ||||||||||||||||
3c | MB506CH03 | Заглушка 3/16" (4.8мм) | 0,1 | 1 | 1 | ||||||||||||||||
4 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
5 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
6 | MD604SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
7 | MD605LR01 | Кольцо стопорное | 0,2 | 1 | |||||||||||||||||
8 | MD607DR01 | Распределитель | 4,0 | ||||||||||||||||||
9 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
10 | MD620OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
11 | MD609SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
12 | MD608IC01 | Цилиндр внутренний | 3,4 | ||||||||||||||||||
13 | MD610PN01 | Боек | 20,4 | ||||||||||||||||||
14 | MB611WS01 | Корпус пневмоударника | 39,0 | ||||||||||||||||||
15 | MD612PR01 | Кольца упорное | 0,2 | 1 | |||||||||||||||||
16 | MD622OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
17 | MB613BB01 | Центратор | 1,5 | ||||||||||||||||||
18 | MD614BR01 | Кольца стопорные долота | 0,4 | 1 | |||||||||||||||||
19 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
20 | MB615CK02 | Патрон | 4,2 | 1 | |||||||||||||||||
MB626SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
MB630RK01 | Комплект для ремонта | 5,5 | |||||||||||||||||||
B-FVQL6 | Нижний клапан |
Долота пневмоударника (хвостовик QL60) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
B-62QL60C38D | 159 мм | 6 1/4" | Вогнутый | Сферический | 8 - 3/4" | 4 - 5/8" | 5 - 5/8" | 23,5 | |||||||||||||||||||||
B-64QL60C50B | 165 мм | 6 1/2" | Вогнутый | Баллистический | 10 - 5/8" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60C50D | 165 мм | 6 1/2" | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60F38D | 165 мм | 6 1/2" | Плоский | Сферический | 8 - 3/4" | - | 10 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60F50D | 165 мм | 6 1/2" | Плоский | Сферический | 10 - 5/8" | - | 10 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60F50C | 165 мм | 6 1/2" | Плоский | Комбинированный | 10 - 5/8" | - | 10 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39B | 165 мм | 6 1/2" | Выпуклый | Баллистический | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39C | 165 мм | 6 1/2" | Выпуклый | Комбинированный | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39D | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39D2 | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 -3/4" | 6 - 3/4" | 4 - 3/4" | 24,2 | |||||||||||||||||||||
B-64QL60V59B | 165 мм | 6 1/2" | Выпуклый | Баллистический | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V59C | 165 мм | 6 1/2" | Выпуклый | Комбинированный | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V59D | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-66QL60C30D | 171 мм | 6 3/4" | Вогнутый | Сферический | 10 -3/4" | 4 - 5/8" | 4 - 5/8" | 25,4 | |||||||||||||||||||||
B-66QL60V39D2K | 171 мм | 6 3/4" | Выпуклый | Сферический | 9 - 3/4" | 6 - 3/4" | 5 - 3/4" | 25,4 | |||||||||||||||||||||
70QL60C50D | 178 мм | 7" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 27,3 | |||||||||||||||||||||
74QL60C50D | 190 мм | 7 1/2" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 30,4 | |||||||||||||||||||||
76QL60C50B | 197 мм | 7 3/4" | Вогнутый | Баллистический | 10 - 5/8" | - | 10 - 5/8" | 32,7 | |||||||||||||||||||||
77QL60C50D | 200 мм | 7 7/8" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 33,6 | |||||||||||||||||||||
80QL60C50B | 203 мм | 8" | Вогнутый | Баллистический | 10 - 5/8" | - | 10 - 5/8" | 34,0 |
Пневмоударник 6 Mincon 6BH.pdf (383.5 Кб) |
