Пневмоударник Mincon 6DHSD6
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 5,5" | 140 мм | |||||||||||||||||||
Минимальный диаметр долота | 6" | 152 мм | |||||||||||||||||||
Лыски пол ключ | 4" | 101 мм | |||||||||||||||||||
Длина (без долота) | 42,7" | 1084 мм | |||||||||||||||||||
Тип хвостовика | SD6/5315 | ||||||||||||||||||||
Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 44 Lbs | 20 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 5,060" | 128,5 мм |

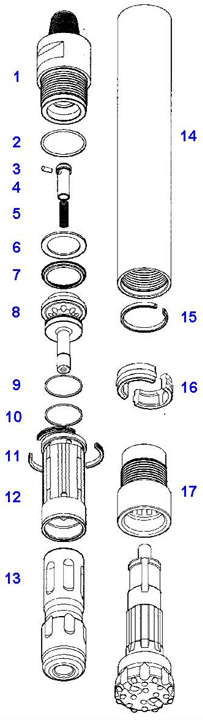

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MD601AS06 | Пневмоударник 6DHSD6, SD6(5315), 3-1/2" Reg | 96,0 | |||||||||||||||||||
MD601AS06B | Пневмоударник 6DHSD6, SD6(5315), 3-1/2" Reg с твердосплавным расширителем | 96,0 | |||||||||||||||||||
1 | MD601BH01 | Переводник верхний | 20,9 | ||||||||||||||||||
MD601BH01B | Переводник верхний с твердосплавным расширителем | 21,4 | |||||||||||||||||||
2 | MD622OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
3 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
4 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
5 | MB503SP01 | Пружина | 0,1 | ||||||||||||||||||
6 | MD604SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
7 | MD605LR01 | Кольцо стопорное | 0,2 | ||||||||||||||||||
8 | MD607DR01 | Распределитель | 4,0 | ||||||||||||||||||
9 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
10 | MD620OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
11 | MD609SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
12 | MD608IC01 | Цилиндр внутренний | 3,4 | ||||||||||||||||||
13 | MD610PN01 | Боек | 20,0 | ||||||||||||||||||
14 | MD611WS01 | Корпус пневмоударника | 31,4 | ||||||||||||||||||
15 | MD612PR01 | Кольца упорное | 0,2 | 1 | |||||||||||||||||
16 | MD614BR01 | Кольца стопорные долота | 1,5 | 1 | |||||||||||||||||
17 | MD615CK01 | Патрон | 10,0 | 1 | |||||||||||||||||
MD626SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
MD630RK01 | Комплект для ремонта | 13,4 | |||||||||||||||||||
B-FVSD6 | Нижний клапан |

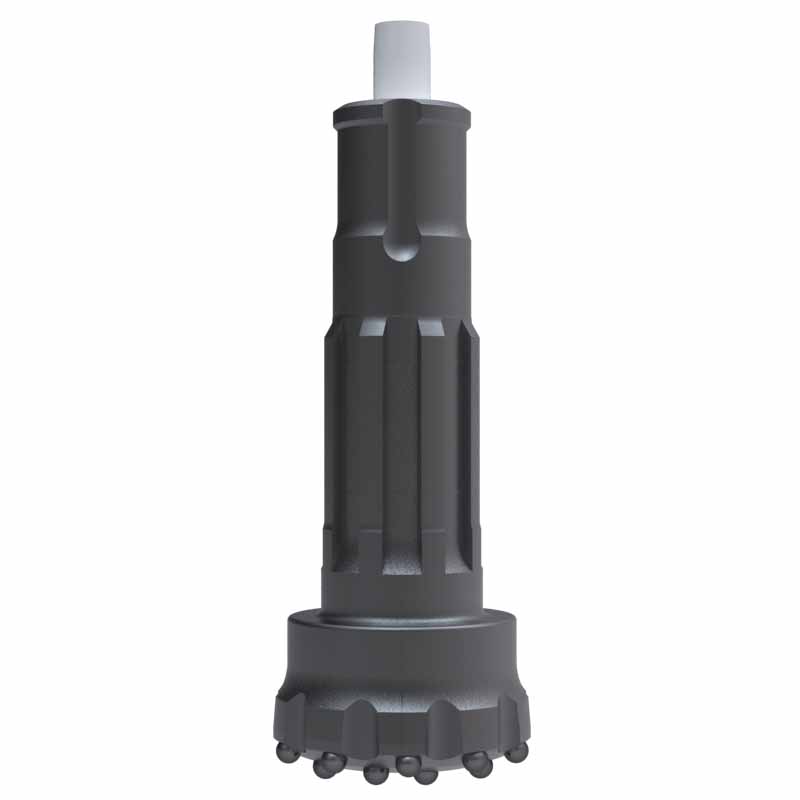

Долота пневмоударника (хвостовик SD6/5315) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
150 мм | 5 7/8″ | Плоский/ Выпуклый/ Вогнутый | Сферический/
Баллистический/ Полубаллистический | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||
150 мм | 5 7/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 10 x 5/8″ | 10 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 10 x 5/8″ | 10 x 5/8″ | 22,6 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,1 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,1 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 10 x 5/8″ | 10 x 5/8″ | 23,6 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 10 x 5/8″ | 10 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 8 x 5/8″ | 8 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 8 x 5/8″ | 8 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 10 x 5/8″ | 10 x 5/8″ | 24,5 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 10 x 5/8″ | 10 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 5/8″ | 8 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 5/8″ | 8 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 3/4″ | 8 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 3/4″ | 8 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 25,0 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 5/8″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 5/8″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 3/4″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 3/4″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 25,4 | |||||||||||||||||||||||||
178 мм | 7″ | 10 x 5/8″ | 10 x 5/8″ | 28,3 | |||||||||||||||||||||||||
178 мм | 7″ | 10 x 5/8″ | 10 x 5/8″ | 28,3 | |||||||||||||||||||||||||
190 мм | 7 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 30,4 | |||||||||||||||||||||||||
190 мм | 7 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 30,4 | |||||||||||||||||||||||||
197 мм | 7 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 32,7 | |||||||||||||||||||||||||
197 мм | 7 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 32,7 | |||||||||||||||||||||||||
200 мм | 7 7/8″ | 10 x 5/8″ | 10 x 5/8″ | 33,6 | |||||||||||||||||||||||||
200 мм | 7 7/8″ | 10 x 5/8″ | 10 x 5/8″ | 33,6 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 5/8″ | 10 x 5/8″ | 34,0 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 5/8″ | 10 x 5/8″ | 34,0 |
Пневмоударник 6 Mincon 6DHSD6.pdf (325.2 Кб) |
