Пневмоударник Mincon 6DH360
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 5,5" | 140 мм | |||||||||||||||||||
Минимальный диаметр долота | 6" | 152 мм | |||||||||||||||||||
Лыски пол ключ | 4" | 101 мм | |||||||||||||||||||
Длина (без долота) | 44,6" | 1133 мм | |||||||||||||||||||
Тип хвостовика | DHD360 | ||||||||||||||||||||
Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 44 Lbs | 20 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 5,060" | 128,5 мм |

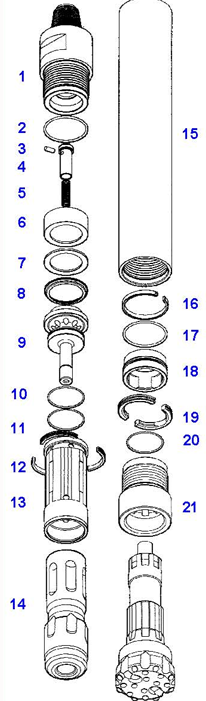

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
M3601AS01 | Пневмоударник 6DH360, DHD360, 3-1/2" Reg | 96,0 | |||||||||||||||||||
M3601AS01B | Пневмоударник 6DH360, DHD360, 3-1/2" Reg с твердосплавным расширителем | 96,0 | |||||||||||||||||||
1 | MD601BH01 | Переводник верхний | 20,9 | ||||||||||||||||||
MD601BH01B | Переводник верхний с твердосплавным расширителем | 21,4 | |||||||||||||||||||
2 | MD622OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
3 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
4 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
5 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
6 | M3604SR01 | Проставка | 1,4 | 1 | |||||||||||||||||
7 | MD604SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
8 | MD605LR01 | Кольцо стопорное | 0,2 | 1 | |||||||||||||||||
9 | M3607DR01 | Распределитель | 4,0 | ||||||||||||||||||
10 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
11 | MD620OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
12 | MD609SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
13 | MD608IC01 | Цилиндр внутренний | 3,4 | ||||||||||||||||||
14 | M3610PN01 | Боек | 20,4 | ||||||||||||||||||
15 | M3611WS01 | Корпус пневмоударника | 33,2 | ||||||||||||||||||
16 | MD612PR01 | Кольца упорное | 0,2 | ||||||||||||||||||
17 | MD622OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
18 | M3613BB01 | Центратор | 2,6 | ||||||||||||||||||
19 | M3614BR01 | Кольца стопорные долота | 1,5 | 1 | |||||||||||||||||
20 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
21 | M3615CK02 | Патрон | 7,4 | 1 | |||||||||||||||||
MD626SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
MD630RK01 | Комплект для ремонта | 10,6 | |||||||||||||||||||
B-FVDHD360 | Нижний клапан |

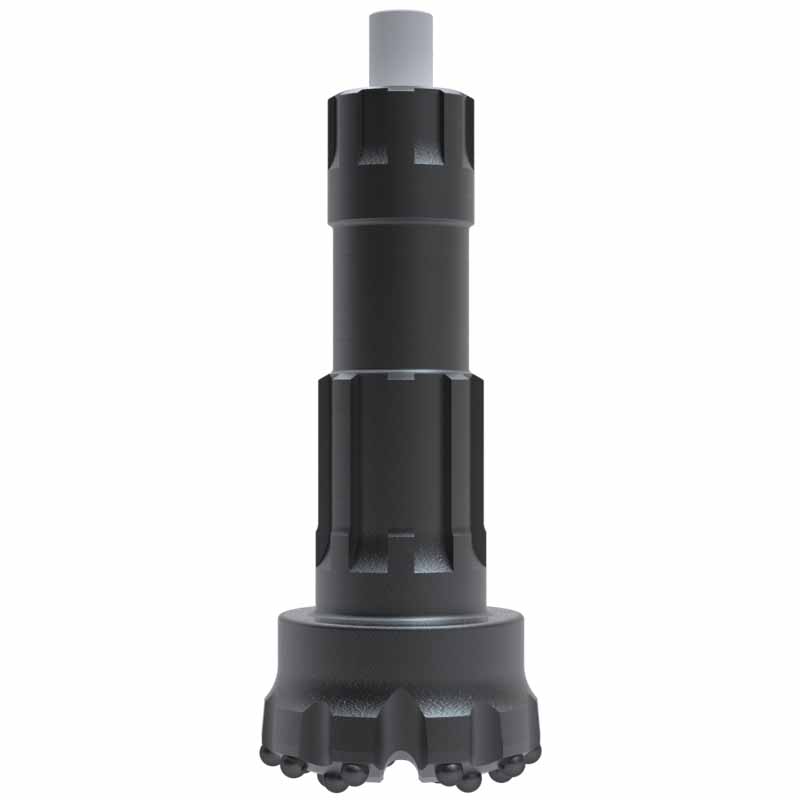

Долота пневмоударника (хвостовик DHD360) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
150 мм | 5 7/8″ | Плоский/ Выпуклый/ Вогнутый | Сферический/
Баллистический/ Полубаллистический | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||
150 мм | 5 7/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 10 x 5/8″ | 10 x 5/8″ | 22,6 | |||||||||||||||||||||||||
152 мм | 6″ | 10 x 5/8″ | 10 x 5/8″ | 22,6 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,1 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 8 x 5/8″ | 8 x 5/8″ | 22,1 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 10 x 5/8″ | 10 x 5/8″ | 23,6 | |||||||||||||||||||||||||
156 мм | 6 1/8″ | 10 x 5/8″ | 10 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 8 x 5/8″ | 8 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 8 x 5/8″ | 8 x 5/8″ | 23,6 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 10 x 5/8″ | 10 x 5/8″ | 24,5 | |||||||||||||||||||||||||
159 мм | 6 1/4″ | 10 x 5/8″ | 10 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 5/8″ | 8 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 5/8″ | 8 x 5/8″ | 24,5 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 3/4″ | 8 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 8 x 3/4″ | 8 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 25,0 | |||||||||||||||||||||||||
165 мм | 6 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 25,0 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 5/8″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 5/8″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 3/4″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 8 x 3/4″ | 8 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 25,4 | |||||||||||||||||||||||||
171 мм | 6 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 25,4 | |||||||||||||||||||||||||
178 мм | 7″ | 10 x 5/8″ | 10 x 5/8″ | 28,3 | |||||||||||||||||||||||||
178 мм | 7″ | 10 x 5/8″ | 10 x 5/8″ | 28,3 | |||||||||||||||||||||||||
190 мм | 7 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 30,4 | |||||||||||||||||||||||||
190 мм | 7 1/2″ | 10 x 5/8″ | 10 x 5/8″ | 30,4 | |||||||||||||||||||||||||
197 мм | 7 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 32,7 | |||||||||||||||||||||||||
197 мм | 7 3/4″ | 10 x 5/8″ | 10 x 5/8″ | 32,7 | |||||||||||||||||||||||||
200 мм | 7 7/8″ | 10 x 5/8″ | 10 x 5/8″ | 33,6 | |||||||||||||||||||||||||
200 мм | 7 7/8″ | 10 x 5/8″ | 10 x 5/8″ | 33,6 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 5/8″ | 10 x 5/8″ | 34,0 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 5/8″ | 10 x 5/8″ | 34,0 |
Пневмоударник 6 Mincon 6DH360.pdf (331.8 Кб) |
