Пневмоударник Mincon MC30
| Технические характеристики | |||||||||||||||||||||
| Наружный диаметр | 3,03" | 77 мм | |||||||||||||||||||
| Минимальный диаметр долота | 3,35" | 85 мм | |||||||||||||||||||
| Лыски пол ключ | 2,5" | 64 мм | |||||||||||||||||||
| Длина (без долота) | 34" | 865 мм | |||||||||||||||||||
| Тип хвостовика | MC30 | ||||||||||||||||||||
| Резьба верхняя | 2-3/8" A.P.I. Reg. Pin | ||||||||||||||||||||
| Вес бойка | 9 Lbs | 4,1 кг | |||||||||||||||||||
| Диаметр предельного износа корпуса | 2,835" | 72 мм | |||||||||||||||||||

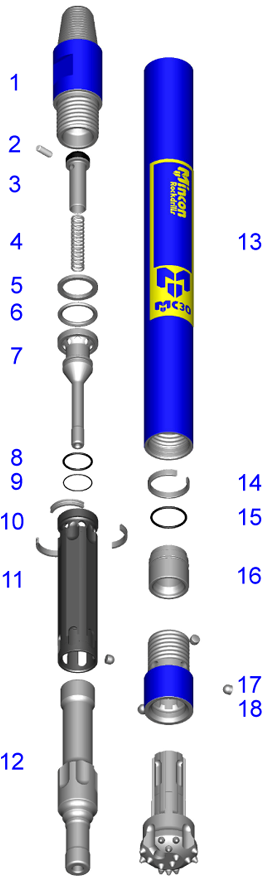

| Состав пневмоударника | |||||||||||||||||||||
| № | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
| SK | RK | ||||||||||||||||||||
| MS301AS01 | Пневмоударник MC30, MC30, 2-3/8" Reg | 30,0 | |||||||||||||||||||
| 1 | MS301BH02 | Переводник верхний | 5,0 | ||||||||||||||||||
| 2 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
| MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| 3 | MB302CV01 | Клапан обратный | 0,3 | 1 | |||||||||||||||||
| 4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
| 5 | MS304SM01 | Кольцо упорное | 0,1 | ||||||||||||||||||
| 6 | MS305LR01 | Кольцо стопорное | 0,1 | 1 | |||||||||||||||||
| 7 | MS307DR02 | Распределитель | 0,7 | ||||||||||||||||||
| 8 | MB321OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 9 | MB322OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 10 | MS309SR01 | Кольцо упорное | 0,1 | ||||||||||||||||||
| 11 | MS308IC02 | Цилиндр внутренний | 1,3 | ||||||||||||||||||
| 12 | MS310PN02 | Боек | 4,3 | ||||||||||||||||||
| 13 | MS311WS02 | Корпус пневмоударника | 8,1 | ||||||||||||||||||
| 14 | MS312PR01 | Кольца упорное | 0,1 | ||||||||||||||||||
| 15 | MD421OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 16 | MS313BB01 | Центратор | 0,7 | 1 | |||||||||||||||||
| 17 | MS313BR02 | Кольца стопорные долота | 0,1 | 1 | |||||||||||||||||
| 18 | MS314CK02 | Патрон | 1,8 | 1 | |||||||||||||||||
| MB326SK01 | Комплект для обслуживания | 0,5 | |||||||||||||||||||
| MB330RK01 | Комплект для ремонта | 3,4 | |||||||||||||||||||

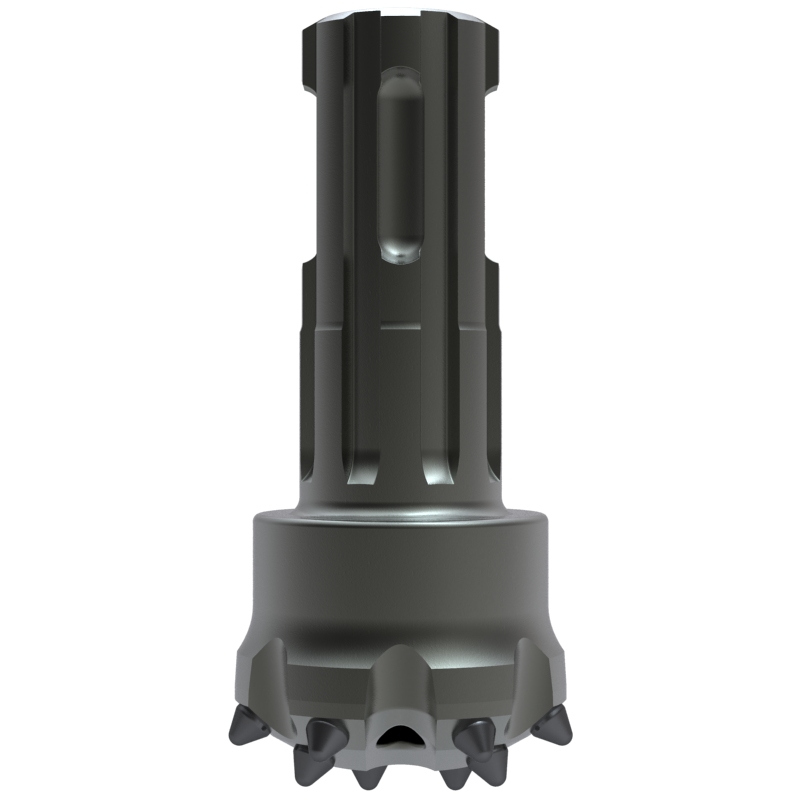

| Долота пневмоударника (хвостовик MC30) | |||||||||||||||||||||||||||||
| Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
| мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
| 90 мм | 3 1/2″ | Плоский/ Выпуклый/ Вогнутый | Сферический/
Баллистический | 7 x 7/16″ | 6 x 7/16″ | 5,0 | |||||||||||||||||||||||
| 90 мм | 3 1/2″ | 7 x 7/16″ | 6 x 7/16″ | 5,0 | |||||||||||||||||||||||||
| 92 мм | 3 5/8″ | 7 x 7/16″ | 6 x 7/16″ | 5,0 | |||||||||||||||||||||||||
| 92 мм | 3 5/8″ | 7 x 7/16″ | 6 x 7/16″ | 5,0 | |||||||||||||||||||||||||
| 95 мм | 3 3/4″ | 7 x 7/16″ | 6 x 7/16″ | 5,5 | |||||||||||||||||||||||||
| 95 мм | 3 3/4″ | 7 x 7/16″ | 6 x 7/16″ | 5,5 | |||||||||||||||||||||||||
| 102 мм | 4″ | 8 x 7/16″ | 7 x 7/16″ | 6,0 | |||||||||||||||||||||||||
| 102 мм | 4″ | 8 x 7/16″ | 7 x 7/16″ | 6,0 | |||||||||||||||||||||||||
| Пневмоударник 3 Mincon MC30.pdf (265.3 Кб) |
