Mincon MR116

Состав MR.JPG

Технические характеристики

Наружный диаметр

116 мм

4,57"

Длина (без долота)

1143 мм

45"

Лыски пол ключ

94 мм

3,7"

Тип хвостовика

MR116

Диаметр долот

121 - 127 мм

4,75 - 5"

Вес пневмоударника (без долота)

65 кг

143,3 lbs

Вес долота

14 кг

30,9 lbs

Вес бойка

14 кг

30,9 lbs

Рекомендованные параметры воздуха

25,5 м3/мин @ 24,1 bar

900 cfm @ 350 psi

Варианты соединительной резьбы

REMET 4", 4-1/2", METZKE 4", 4-1/2"

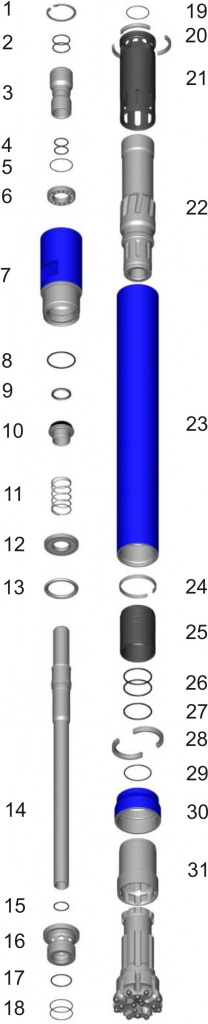

Состав пневмоударника
№	Каталожный номер	Наименование	Вес, кг	Состав комплектов
				MK	RK
	MR116AS01	Пневмоударник MR116, Remet 4"	65
	MR116AS02	Пневмоударник MR116, Metzke 4"	65
	MR116AS03	Пневмоударник MR116, Remet 4-1/2"	65
	MR116AS04	Пневмоударник MR116, Metzke 4-1/2"	65
1	D1300-0780	Кольцо стопорное	0,02	1	1
2	BS-226	Кольцо уплотнительное (Remet 4")	0,01	2	2
	BS-228	Кольцо уплотнительное (Remet 4-1/2")	0,01	2	2
3	MX5053AT01	Трубка внутренняя переводника (Remet 4")	1,4		1
	MX5053AT11	Трубка внутренняя переводника (Metzke 4")	1,4
	MX5053AT21	Трубка внутренняя переводника (Remet 4-1/2")	1,4
	MX5053AT31	Трубка внутренняя переводника (Metzke 4-1/2")	1,4
4	BS-224	Кольцо уплотнительное	0,01	2	2
5	BS-040	Кольцо уплотнительное	0,01	1	1
6	MX5053SC01	Седло клапана	0,22
7	MR116BH01	Переводник верхний (Remet 4")	11
	MR116BH11	Переводник верхний (Metzke 4")	11
	MR116BH21	Переводник верхний (Remet 4-1/2")	11
	MR116BH31	Переводник верхний (Metzke 4-1/2")	11
8	BS-240	Кольцо уплотнительное	0,01	1	1
9	8406-175	Кольцо уплотнительное	0,01	1	1
10	MX5053SCV01	Клапан обратный	0,34		1
11	MX5053SP04	Пружина клапана обратного	0,07	1	1
12	MX4550SS01	Проставка	0,38
13	MX4550LR01	Кольцо стопорное	0,15		1
14	MR116ST03	Трубка внутренняя	5
15	BS-139	Кольцо уплотнительное	0,01	1	1
16	MR116DR01	Опора трубки внутренней	1,4
17	BS-135	Кольцо уплотнительное	0,01	1	1
18	BS-233	Кольцо уплотнительное	0,01	2	2
19	BS-040	Кольцо уплотнительное	0,01	1	1
20	MR116SR01	Кольцо опорное	0,15
21	MR116IC01	Цилиндр внутренний	2,5
22	MR116PN01	Боек	16
23	MR116WS01	Корпус пневмоударника	19
24	MR116PR01	Кольцо стопорное	0,1		1
25	MR116BB01	Втулка центрирующая	2
26	N7 88x4	Кольцо уплотнительное	0,01	2	2
27	BS-236	Кольцо уплотнительное	0,01	1	1
28	MR116BR01	Кольцо стопорное долота	0,26		1
29	BS-152	Кольцо уплотнительное	0,01	1	1
30	MR116CS120	Юбка долота 120 мм	2,3
	MR116CS123	Юбка долота 123 мм	2,3
	MR116CS126	Юбка долота 126 мм	2,3
31	MR116CK01	Патрон	3,5		1
	MR116MK01	Комплект для обслуживания	0,3
	MR116RK01	Комплект для ремонта	6

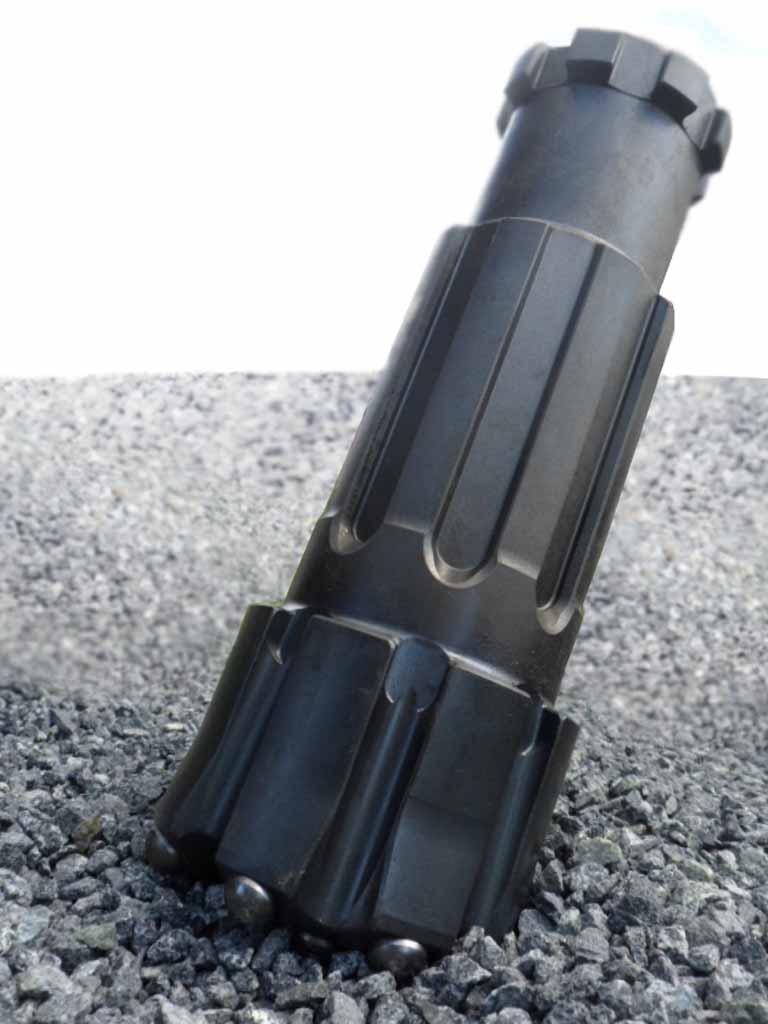

Долота пневмоударника (хвостовик MR116)

Каталожный номер

Диаметр

Тип торца

Тип вставок

Вес, кг

мм

дюйм

5116121D1

121

4-3/4"

Drop Centre

Сферический

5116121H1

121

4-3/4"

Hard Formation

Сферический

5116124D1

124

4-7/8"

Drop Centre

Сферический

5116124H1

124

4-7/8"

Hard Formation

Сферический

5116127D1

127

Drop Centre

Сферический

5116127H1

127

Hard Formation

Сферический

По запросу долота могут быть оснащены более износостойкими вставками из карбида бора (Boron)

Пневмоударники RC Mincon серии MR.pdf (509.8 Кб)
