Пневмоударник Mincon 4HDS
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 3,82" | 97 мм | |||||||||||||||||||
Минимальный диаметр долота | 4,33" | 110 мм | |||||||||||||||||||
Лыски пол ключ | 2,5" | 64 мм | |||||||||||||||||||
Длина (без долота) | 37,6" | 956 мм | |||||||||||||||||||
Тип хвостовика | MD4 | ||||||||||||||||||||
Резьба верхняя | 2-3/8" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 16,3 Lbs | 7,4 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 3,425" | 87 мм |

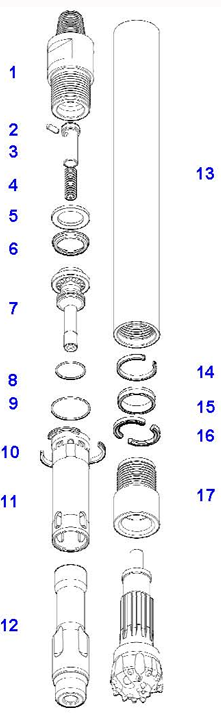

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MD401AS04 | Пневмоударник 4HDS, MD4, 2-3/8" Reg | 45,0 | |||||||||||||||||||
MD401AS08 | Пневмоударник 4HDS, MD4, 2-3/8" Reg с твердосплавным расширителем | 45,0 | |||||||||||||||||||
MD401AS14 | Пневмоударник 4HDS, MD4, 2-3/8" Reg с фрезерным расширителем | 45,0 | |||||||||||||||||||
1 | MD401BH03 | Переводник верхний | 5,9 | ||||||||||||||||||
2 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
3 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
5 | MD404SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
6 | MD405LR01 | Кольцо стопорное | 0,1 | 1 | |||||||||||||||||
7 | MD407DR03 | Распределитель | 1,4 | ||||||||||||||||||
8 | MD421OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
9 | MD422OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
10 | MD409SR01 | Кольцо упорное | 0,1 | ||||||||||||||||||
11 | MD408IC02 | Цилиндр внутренний | 2,0 | ||||||||||||||||||
12 | MD410PN03 | Боек | 7,4 | ||||||||||||||||||
13 | MD411WS02 | Корпус пневмоударника | 14,4 | ||||||||||||||||||
14 | MD412PR01 | Кольца упорное | 0,1 | ||||||||||||||||||
15 | MD416BS01 | Кольца стопорные долота | 0,2 | 1 | |||||||||||||||||
16 | MD413BR04 | Кольца стопорные долота | 0,1 | 1 | |||||||||||||||||
17 | MD414CK04 | Патрон | 3,0 | 1 | |||||||||||||||||
MD426SK02 | Комплект для обслуживания | 0,5 | |||||||||||||||||||
MD430RK01 | Комплект для ремонта | 5,7 | |||||||||||||||||||
B-FVMD4 | Нижний клапан |

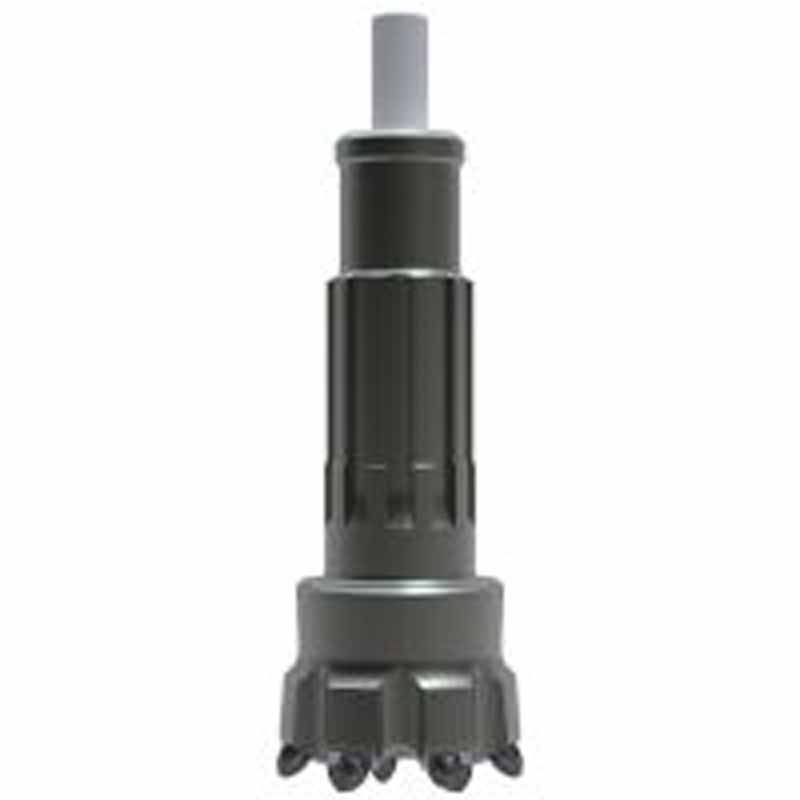

Долота пневмоударника (хвостовик MD4) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
B-42MD40V18B | 110 мм | 4 1/4" | Выпуклый | Баллистический | 8 - 1/2" | 4 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V18C | 110 мм | 4 1/4" | Выпуклый | Комбинированный | 8 - 1/2" | 4 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V18D | 110 мм | 4 1/4" | Выпуклый | Сферический | 8 - 1/2" | 4 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V18SB | 110 мм | 4 1/4" | Выпуклый | Полубаллистический | 8 - 1/2" | 4 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V97B | 110 мм | 4 1/4" | Выпуклый | Баллистический | 7 -9/16" | 5 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V97C | 110 мм | 4 1/4" | Выпуклый | Комбинированный | 7 -9/16" | 5 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-42MD40V97D | 110 мм | 4 1/4" | Выпуклый | Сферический | 7 -9/16" | 5 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-44MD40C18D | 115 мм | 4 1/2" | Вогнутый | Сферический | 8 - 9/16" | 4 -1/2" | 3-1/2" | 9,8 | |||||||||||||||||||||
B-44MD40F98B | 115 мм | 4 1/2" | Плоский | Баллистический | 8 - 9/16" | - | 8 - 1/2" | 10,0 | |||||||||||||||||||||
B-44MD40F98D | 115 мм | 4 1/2" | Плоский | Сферический | 8 - 9/16" | - | 8 - 1/2" | 10,0 | |||||||||||||||||||||
B-44MD40V18B | 115 мм | 4 1/2" | Выпуклый | Баллистический | 8 - 1/2" | 4 -1/2" | 4-1/2" | 10,0 | |||||||||||||||||||||
B-44MD40V18C | 115 мм | 4 1/2" | Выпуклый | Комбинированный | 8 - 1/2" | 4 -1/2" | 4-1/2" | 10,0 | |||||||||||||||||||||
B-44MD40V98C | 115 мм | 4 1/2" | Выпуклый | Комбинированный | 8 - 9/16" | 6 -1/2" | 4-1/2" | 10,0 | |||||||||||||||||||||
B-44MD40V98D | 115 мм | 4 1/2" | Выпуклый | Сферический | 8 - 9/16" | 6 -1/2" | 4-1/2" | 10,0 | |||||||||||||||||||||
B-44MD40V98SB | 115 мм | 4 1/2" | Выпуклый | Полубаллистический | 8 - 9/16" | 6 -1/2" | 4-1/2" | 10,0 | |||||||||||||||||||||
B-46MD40C98D | 121 мм | 4 3/4" | Вогнутый | Сферический | 8 - 9/16" | 4 -1/2" | 3-1/2" | 10,4 | |||||||||||||||||||||
B-50MD40V19B | 127 мм | 5" | Выпуклый | Баллистический | 9 - 1/2 " | 6 -1/2" | 5 - 1/2" | 10,8 | |||||||||||||||||||||
B-50MD40V19C | 127 мм | 5" | Выпуклый | Комбинированный | 9 - 1/2 " | 6 -1/2" | 5 - 1/2" | 10,8 | |||||||||||||||||||||
B-50MD40V19D | 127 мм | 5" | Выпуклый | Сферический | 9 - 1/2 " | 6 -1/2" | 5 - 1/2" | 10,8 | |||||||||||||||||||||
B-51MD40F98B | 130 мм | 5 1/8" | Плоский | Баллистический | 8 - 9/16" | - | 10 - 1/2" | 11,0 | |||||||||||||||||||||
B-51MD40F98C | 130 мм | 5 1/8" | Плоский | Комбинированный | 8 - 9/16" | - | 10 - 1/2" | 11,0 | |||||||||||||||||||||
B-51MD40F98D | 130 мм | 5 1/8" | Плоский | Сферический | 8 - 9/16" | - | 10 - 1/2" | 11,0 | |||||||||||||||||||||
B-51MD40V98B | 130 мм | 5 1/8" | Выпуклый | Баллистический | 8 - 9/16" | 6 -1/2" | 5 - 1/2" | 11,0 | |||||||||||||||||||||
B-51MD40V98D | 130 мм | 5 1/8" | Выпуклый | Сферический | 8 - 9/16" | 6 -1/2" | 5 - 1/2" | 11,0 | |||||||||||||||||||||
B-51MD40V98SB | 130 мм | 5 1/8" | Выпуклый | Полубаллистический | 8 - 9/16" | 6 -1/2" | 5 - 1/2" | 11,0 |
Пневмоударник 4 Mincon 4HDS.pdf (262.0 Кб) |
