Пневмоударник Mincon MP35
| Технические характеристики | |||||||||||||||||||||
| Наружный диаметр | 3,35" | 85 мм | |||||||||||||||||||
| Минимальный диаметр долота | 3,75" | 92 мм | |||||||||||||||||||
| Лыски пол ключ | 2,5" | 64 мм | |||||||||||||||||||
| Длина (без долота) | 34,17" | 868 мм | |||||||||||||||||||
| Тип хвостовика | MD3.5 | ||||||||||||||||||||
| Резьба верхняя | 2-3/8" A.P.I. Reg. Pin | ||||||||||||||||||||
| Вес бойка | 8,7 Lbs | 3,9 кг | |||||||||||||||||||
| Диаметр предельного износа корпуса | 3,110" | 79 мм | |||||||||||||||||||

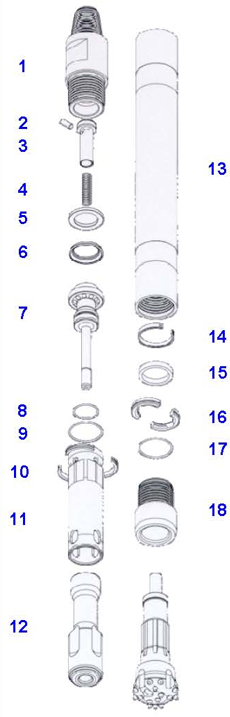

| Состав пневмоударника | |||||||||||||||||||||
| № | Кат.номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
| SK | RK | ||||||||||||||||||||
| MB301AS03 | Пневмоударник MP35, MD3.5, 2-3/8" Reg | 32,0 | |||||||||||||||||||
| 1 | MB301BH03 | Переводник верхний | 5,9 | ||||||||||||||||||
| 2 | MB306CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
| MB306CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| MB306CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| 3 | MB302CV01 | Клапан обратный | 0,3 | 1 | |||||||||||||||||
| 4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
| 5 | MB304SM01 | Кольцо упорное | 0,1 | ||||||||||||||||||
| 6 | MB305LR01 | Кольцо стопорное | 0,1 | 1 | |||||||||||||||||
| 7 | MB307DR01 | Распределитель | 1,0 | ||||||||||||||||||
| 8 | MB321OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 9 | MB322OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 10 | MB309SR01 | Кольцо упорное | 0,1 | ||||||||||||||||||
| 11 | MB308IC01 | Цилиндр внутренний | 1,6 | ||||||||||||||||||
| 12 | MB310PN01 | Боек | 4,0 | ||||||||||||||||||
| 13 | MB311WS02 | Корпус пневмоударника | 9,0 | ||||||||||||||||||
| 14 | MB312PR01 | Кольца упорное | 0,1 | 1 | |||||||||||||||||
| 15 | MB317BS01 | Кольца стопорные долота | 0,1 | ||||||||||||||||||
| 16 | MB313BR02 | Кольца стопорные долота | 0,2 | 1 | |||||||||||||||||
| 17 | MB320OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 18 | MB314CK03 | Патрон | 2,3 | 1 | |||||||||||||||||
| MB326SK01 | Комплект для обслуживания | 0,5 | |||||||||||||||||||
| MB330RK01 | Комплект для ремонта | 3,3 | |||||||||||||||||||
| B-FVMD3.5 | Нижний клапан | ||||||||||||||||||||

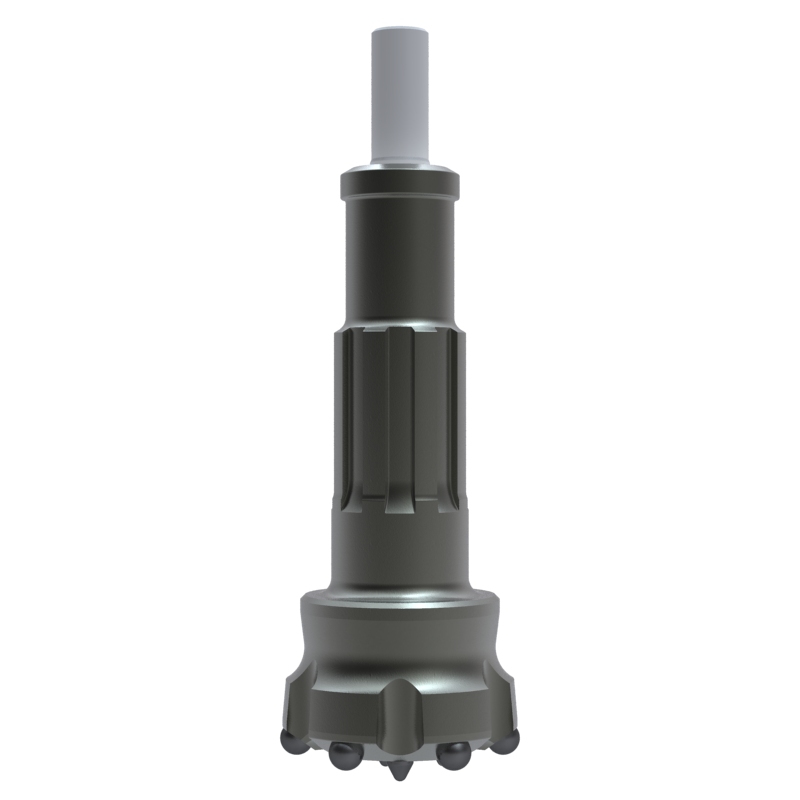

| Долота пневмоударника (хвостовик MD3.5) | |||||||||||||||||||||||||||||
| Кат. номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
| мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
| B-35MD35V78B | 92 мм | 3 5/8" | Выпуклый | Баллистический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,6 | |||||||||||||||||||||
| B-35MD35V78C | 92 мм | 3 5/8" | Выпуклый | Комбинированный | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,6 | |||||||||||||||||||||
| B-35MD35V78D | 92 мм | 3 5/8" | Выпуклый | Сферический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,6 | |||||||||||||||||||||
| B-36MD35V18B | 95 мм | 3 3/4" | Выпуклый | Баллистический | 8 - 1/2" | 4 -1/2" | 2-1/2" | 6,0 | |||||||||||||||||||||
| B-36MD35V18C | 95 мм | 3 3/4" | Выпуклый | Комбинированный | 8 - 1/2" | 4 -1/2" | 2-1/2" | 6,0 | |||||||||||||||||||||
| B-36MD35V18D | 95 мм | 3 3/4" | Выпуклый | Сферический | 8 - 1/2" | 4 -1/2" | 2-1/2" | 6,0 | |||||||||||||||||||||
| B-36MD35V18SD | 95 мм | 3 3/4" | Выпуклый | Полубаллистический / Сферический | 8 - 1/2" | 4 -1/2" | 2-1/2" | 6,0 | |||||||||||||||||||||
| B-36MD35V18SB | 95 мм | 3 3/4" | Выпуклый | Полубаллистический | 8 - 1/2" | 4 -1/2" | 2-1/2" | 6,0 | |||||||||||||||||||||
| B-36MD35V78B | 95 мм | 3 3/4" | Выпуклый | Баллистический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,8 | |||||||||||||||||||||
| B-36MD35V78C | 95 мм | 3 3/4" | Выпуклый | Комбинированный | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,8 | |||||||||||||||||||||
| B-36MD35V78D | 95 мм | 3 3/4" | Выпуклый | Сферический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 5,8 | |||||||||||||||||||||
| B-37MD35F96B | 98 мм | 3 7/8" | Плоский | Баллистический | 6 - 9/16" | - | 6-7/16" | 6,0 | |||||||||||||||||||||
| B-37MD35F96D | 98 мм | 3 7/8" | Плоский | Сферический | 6 - 9/16" | - | 6-7/16" | 6,0 | |||||||||||||||||||||
| B-40MD35F96B | 100 мм | 4" | Плоский | Баллистический | 6 - 9/16" | - | 6-7/16" | 6,3 | |||||||||||||||||||||
| B-40MD35F96D | 100 мм | 4" | Плоский | Сферический | 6 - 9/16" | - | 6-7/16" | 6,3 | |||||||||||||||||||||
| B-40MD35V18B | 100 мм | 4" | Выпуклый | Баллистический | 8 - 1/2" | 4 -7/16" | 3-7/16" | 6,4 | |||||||||||||||||||||
| B-40MD35V78B | 100 мм | 4" | Выпуклый | Баллистический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 6,2 | |||||||||||||||||||||
| B-40MD35V78C | 100 мм | 4" | Выпуклый | Комбинированный | 8 - 7/16" | 4 -7/16" | 3-7/16" | 6,2 | |||||||||||||||||||||
| B-40MD35V78D | 100 мм | 4" | Выпуклый | Сферический | 8 - 7/16" | 4 -7/16" | 3-7/16" | 6,2 | |||||||||||||||||||||
| B-40MD35VI8SB | 100 мм | 4" | Выпуклый | Полубаллистический | 8 - 1/2" | 4 -7/16" | 3-7/16" | 6,6 | |||||||||||||||||||||
| B-41MD35V18C | 105 мм | 4 1/8" | Выпуклый | Комбинированный | 8 - 1/2" | 4 -1/2" | 3-1/2" | 6,6 | |||||||||||||||||||||
| B-41MD35V18D | 105 мм | 4 1/8" | Выпуклый | Сферический | 8 - 1/2" | 4 -1/2" | 3-1/2" | 6,6 | |||||||||||||||||||||
| B-41MD35V78B | 105 мм | 4 1/8" | Выпуклый | Баллистический | 8 - 7/16" | 4 -7/16" | 4 -7/16" | 6,4 | |||||||||||||||||||||
| B-41MD35V78C | 105 мм | 4 1/8" | Выпуклый | Комбинированный | 8 - 7/16" | 4 -7/16" | 4 -7/16" | 6,4 | |||||||||||||||||||||
| B-41MD35V78D | 105 мм | 4 1/8" | Выпуклый | Сферический | 8 - 7/16" | 4 -7/16" | 4 -7/16" | 6,4 | |||||||||||||||||||||
| Mincon MP35.pdf (257.0 Кб) |
