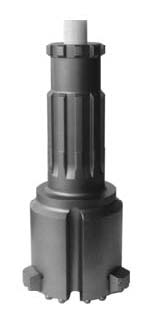

SUPER JAWS ND Система для бурения и одновременного обсаживания скважины без забивного башмака

  Super Jaws является наиболее технологически усовершенствованной системой с долотом - расширителем, предназначенной для бурения с одновременным обсаживанием скважины с трубами диаметром от 5-1/8 до 16 дюймов (от 130 до 406 мм).

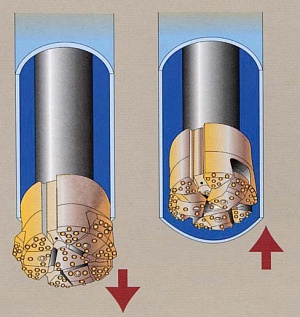

  Система формирует диаметр скважины немного больше диаметра обсадной колонны сменными лопастями и c помощью вращателя буровой установки позволяет одновременно с бурением устанавливать обсадную трубу. Долото легко извлекается на поверхность, а лопасти долота перемещаются к центру без обратного вращения.

  ОСОБЕННОСТИ
- Не требуется оставлять в скважине дорогостоящие твердосплавные лопасти долота.
- Используется со стандартными типами пневмоударников.
- Расширение диаметра скважины и извлечение долота системы происходит концентрически, поэтому скважина имеет правильную круглую форму.
- Легко извлекается без обратного вращения.
- Исключено попадание разрушенной породы в карманы лопастей.
- Концентрическая конструкция и 100%-ная поверхность контакта с породой обеспечивает более высокую скорость проходки долота по сравнению со всеми другими средствами бурения в аналогичных условиях.

Характеристики:

Модель Размер пневмоударника Хвостовик Число лопастей Диаметр долота
Раскрытый/Собранный		 Диаметр обсадной трубы
Внутр./Внешн.		 Вес, кг

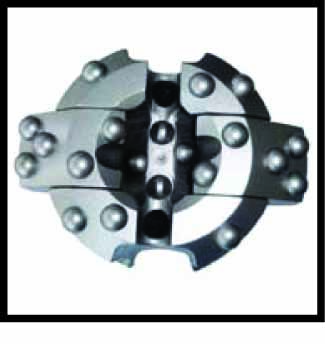

T105 ND 3" C35/3.5 2 140.7 103.5 108.0 130.2 10
T117 ND 4" 340A 2 152.4 116.6 118.6 139.7 18
T130 ND 4" 340A 2 162.6 126.6 130.0 152.4 21
T140 ND 5" QL50 2 184.9 141.0 142.9 168.3 30
T150 ND 5"-6" QL50/360/QL60 2 196.9 149.4 152.4 177.8 36
T165 ND 5" QL50 2 211.8 165.1 168.3 193.7 37
T165 ND 6" 360/QL60 2 211.8 165.1 168.3 193.7 43

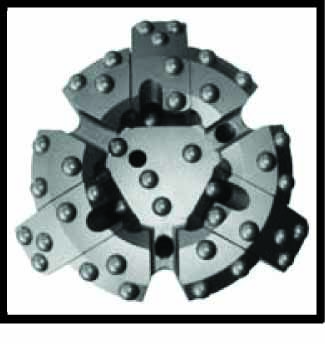

T190 ND 6" 360/QL60 3 237.0 191.0 193.7 219.1 54
T215 ND 8" 380/QL80 3 263.5 211.0 217.6 244.5 85
T240 ND 8" 380/QL80 3 290.1 240.0 242.8 273.0 102
T265 ND 10" N100 3 315.0 264.9 272.2 301.6 157
T292 ND 10" N100 3 350.8 289.5 293.6 323.9 186
T302 ND 10" N100 3 362.0 302.0 308.0 323.9 192

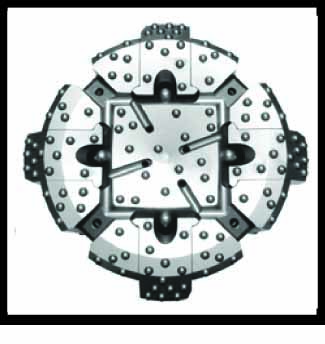

T385 ND 12" P125 4 449.1 384.2 390.5 406.4 308
