Пневмоударник Mincon XP80-QL80

Пневмоударник Mincon XP80-QL80

Технические характеристики
Наружный диаметр7,15"181 мм
Минимальный диаметр долота8,5"216 мм
Лыски пол ключ5,5"140 мм
Длина (без долота)47,4"1205 мм
Тип хвостовикаQL80
Резьба верхняя4-1/2" A.P.I. Reg. Pin
Вес бойка86 Lbs39,1 кг
Диаметр предельного износа корпуса 6,650"168,9 мм

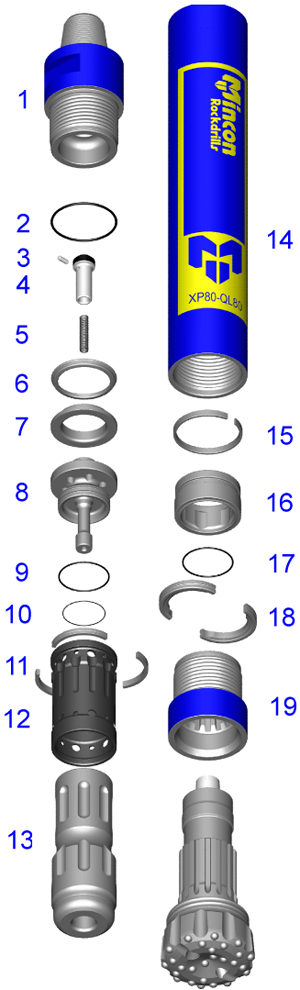

Состав пневмоударника
№Каталожный номерНаименованиеВес, кгСостав комплектов
SKRK
 MD801AS07Пневмоударник XP80-QL80, QL80, 4-1/2" Reg190,0
1MD801BH01Переводник верхний40,6
2MD622OR01Кольцо уплотнительное0,111
3MB806CH01Заглушка глухая0,111
 MB806CH02Заглушка 1/8" (3.2 мм)0,111
 MB806CH03Заглушка 3/16" (4.8 мм)0,111
4MD832CV01Клапан обратный0,4 1
5MB503SP01Пружина0,1 1
6MD835LR01Кольцо стопорное0,4 1
7MD804SM01Кольцо упорное1,1
8MD807DR02Распределитель8,1
9MD821OR01Кольцо уплотнительное0,111
10MD820OR01Кольцо уплотнительное0,111
11MD809SR01Кольцо упорное0,5
12MD808IC02Цилиндр внутренний6,5
13MD810PN02Боек38,9
14MD811WS01Корпус пневмоударника58,7
15MD812PR02Кольца упорное1,0 1
16MD813BB01Центратор3,6
17MD821OR01Кольцо уплотнительное0,111
18MD814BR02Кольца стопорные долота1,5 1
19MD815CK02Патрон12,7 1
  Комплект для обслуживания1,0
  Комплект для ремонта22,6
 B-FVQL8Нижний клапан

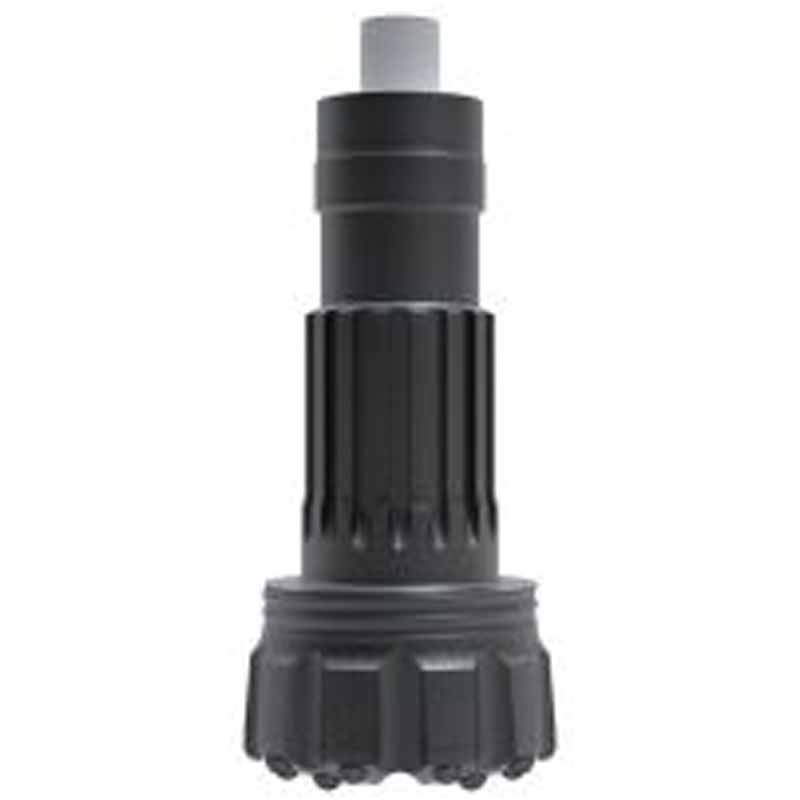

Долото QL80

Долота пневмоударника (хвостовик QL80)
Каталожный номерДиаметрТип торцаТип вставокТвердосплавные вставкиВес, кг
ммдюймВнешниеТорцевые
 200 мм7 7/8″Плоский/
 Выпуклый/
 Вогнутый		Сферический/
Баллистический/
 Полубаллистический		10 x 3/4″8 x 3/4″ & 4 x 5/8″49,0
 200 мм7 7/8″10 x 3/4″8 x 3/4″ & 4 x 5/8″49,0
 203 мм8″10 x 3/4″8 x 3/4″ & 4 x 5/8″49,0
 203 мм8″10 x 3/4″8 x 3/4″ & 4 x 5/8″49,0
 216 мм8 1/2″10 x 5/8″16 x 5/8″52,2
 216 мм8 1/2″10 x 5/8″16 x 5/8″52,2
 216 мм8 1/2″10 x 3/4″8 x 3/4″ & 6 x 5/8″52,2
 216 мм8 1/2″10 x 3/4″8 x 3/4″ & 6 x 5/8″52,2
 222 мм8 3/4″10 x 3/4″8 x 3/4″ & 4 x 5/8″53,5
 222 мм8 3/4″10 x 3/4″8 x 3/4″ & 4 x 5/8″53,5
 225 мм8 7/8″12 x 3/4″6 x 3/4″ & 10 x 5/8″54,9
 225 мм8 7/8″12 x 3/4″6 x 3/4″ & 10 x 5/8″54,9
 229 мм9″10 x 5/8″17 x 5/8″53,5
 229 мм9″10 x 5/8″17 x 5/8″53,5
 241 мм9 1/2″10 x 3/4″10 x 3/4″ & 6 x 5/8″59,4
 241 мм9 1/2″10 x 3/4″10 x 3/4″ & 6 x 5/8″59,4
 251 мм9 7/8″10 x 3/4″10 x 3/4″ & 6 x 5/8″59,4
 251 мм9 7/8″10 x 3/4″10 x 3/4″ & 6 x 5/8″59,4
 254 мм10″10 x 3/4″10 x 3/4″ & 6 x 5/8″65,8
 254 мм10″10 x 3/4″10 x 3/4″ & 6 x 5/8″65,8
 270 мм10 5/8″10 x 3/4″14 x 3/4″ & 6 x 5/8″69,4
 270 мм10 5/8″10 x 3/4″14 x 3/4″ & 6 x 5/8″69,4
 292 мм11 1/2″12 x 3/4″23 x 3/4″70,8
 292 мм11 1/2″12 x 3/4″23 x 3/4″70,8
 305 мм12″12 x 3/4″23 x 3/4″78,9
 305 мм12″12 x 3/4″23 x 3/4″78,9


  Пневмоударник 8 Mincon XP80-QL80.pdf (260.6 Кб)
