Пневмоударник Mincon 8DHSD8
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 7,15" | 181 мм | |||||||||||||||||||
Минимальный диаметр долота | 7,88" | 200 мм | |||||||||||||||||||
Лыски пол ключ | 5,5" | 140 мм | |||||||||||||||||||
Длина (без долота) | 47,4" | 1205 мм | |||||||||||||||||||
Тип хвостовика | SD8/6315 | ||||||||||||||||||||
Резьба верхняя | 4-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 86 Lbs | 39,1 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 6,650" | 168,9 мм |

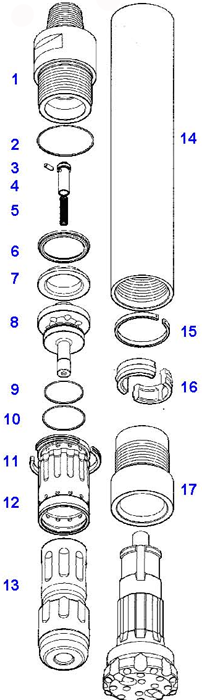

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MD801AS03 | Пневмоударник 8DHSD8, SD8/6315, 4-1/2" Reg | 190,0 | |||||||||||||||||||
1 | MD801BH01 | Переводник верхний | 40,6 | ||||||||||||||||||
2 | MD822OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
3 | MD806CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
MD806CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
MD806CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
4 | MD806CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
5 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
6 | MD805LR01 | Кольцо стопорное | 0,4 | 1 | |||||||||||||||||
7 | MD804SM01 | Кольцо упорное | 1,1 | ||||||||||||||||||
8 | MD807DR01 | Распределитель | 8,1 | ||||||||||||||||||
9 | MD821OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
10 | MD820OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
11 | MD809SR01 | Кольцо упорное | 0,5 | ||||||||||||||||||
12 | MD808IC01 | Цилиндр внутренний | 6,5 | ||||||||||||||||||
13 | MD810PN03 | Боек | 38,9 | ||||||||||||||||||
14 | MD811WS01 | Корпус пневмоударника | 58,7 | ||||||||||||||||||
15 | MD812PR01 | Кольца упорное | 1,0 | 1 | |||||||||||||||||
16 | MD814BR03 | Кольца стопорные долота | 1,7 | 1 | |||||||||||||||||
17 | MD815CK03 | Патрон | 19,0 | 1 | |||||||||||||||||
MD826SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
MD830RK01 | Комплект для ремонта | 22,6 | |||||||||||||||||||
B-FVSD8 | Нижний клапан |

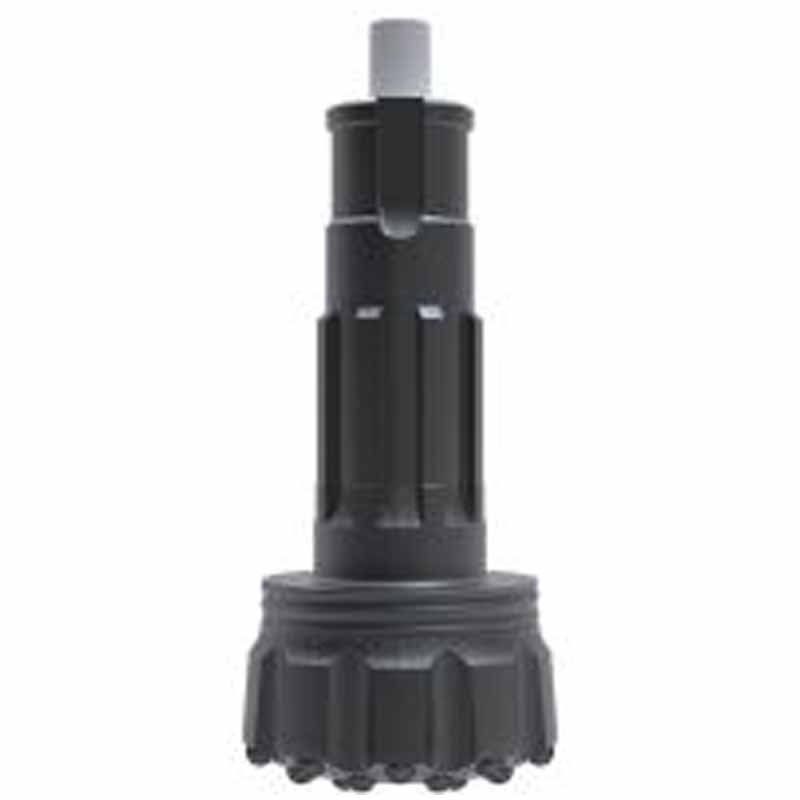

Долота пневмоударника (хвостовик SD8/6315) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Торцевые | ||||||||||||||||||||||||||
200 мм | 7 7/8″ | Плоский/ Выпуклый/ Вогнутый | Сферический/
Баллистический/ Полубаллистический | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 49,0 | |||||||||||||||||||||||
200 мм | 7 7/8″ | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 49,0 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 49,0 | |||||||||||||||||||||||||
203 мм | 8″ | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 49,0 | |||||||||||||||||||||||||
216 мм | 8 1/2″ | 10 x 5/8″ | 16 x 5/8″ | 52,2 | |||||||||||||||||||||||||
216 мм | 8 1/2″ | 10 x 5/8″ | 16 x 5/8″ | 52,2 | |||||||||||||||||||||||||
216 мм | 8 1/2″ | 10 x 3/4″ | 8 x 3/4″ & 6 x 5/8″ | 52,2 | |||||||||||||||||||||||||
216 мм | 8 1/2″ | 10 x 3/4″ | 8 x 3/4″ & 6 x 5/8″ | 52,2 | |||||||||||||||||||||||||
222 мм | 8 3/4″ | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 53,5 | |||||||||||||||||||||||||
222 мм | 8 3/4″ | 10 x 3/4″ | 8 x 3/4″ & 4 x 5/8″ | 53,5 | |||||||||||||||||||||||||
225 мм | 8 7/8″ | 12 x 3/4″ | 6 x 3/4″ & 10 x 5/8″ | 54,9 | |||||||||||||||||||||||||
225 мм | 8 7/8″ | 12 x 3/4″ | 6 x 3/4″ & 10 x 5/8″ | 54,9 | |||||||||||||||||||||||||
229 мм | 9″ | 10 x 5/8″ | 17 x 5/8″ | 53,5 | |||||||||||||||||||||||||
229 мм | 9″ | 10 x 5/8″ | 17 x 5/8″ | 53,5 | |||||||||||||||||||||||||
241 мм | 9 1/2″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 59,4 | |||||||||||||||||||||||||
241 мм | 9 1/2″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 59,4 | |||||||||||||||||||||||||
251 мм | 9 7/8″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 59,4 | |||||||||||||||||||||||||
251 мм | 9 7/8″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 59,4 | |||||||||||||||||||||||||
254 мм | 10″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 65,8 | |||||||||||||||||||||||||
254 мм | 10″ | 10 x 3/4″ | 10 x 3/4″ & 6 x 5/8″ | 65,8 | |||||||||||||||||||||||||
270 мм | 10 5/8″ | 10 x 3/4″ | 14 x 3/4″ & 6 x 5/8″ | 69,4 | |||||||||||||||||||||||||
270 мм | 10 5/8″ | 10 x 3/4″ | 14 x 3/4″ & 6 x 5/8″ | 69,4 | |||||||||||||||||||||||||
292 мм | 11 1/2″ | 12 x 3/4″ | 23 x 3/4″ | 70,8 | |||||||||||||||||||||||||
292 мм | 11 1/2″ | 12 x 3/4″ | 23 x 3/4″ | 70,8 | |||||||||||||||||||||||||
305 мм | 12″ | 12 x 3/4″ | 23 x 3/4″ | 78,9 | |||||||||||||||||||||||||
305 мм | 12″ | 12 x 3/4″ | 23 x 3/4″ | 78,9 |
Пневмоударник 8 Mincon 8DHSD8.pdf (331.8 Кб) |
