Пневмоударник Mincon XP60
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 5,5" | 140 мм | |||||||||||||||||||
Минимальный диаметр долота | 6" | 152 мм | |||||||||||||||||||
Лыски пол ключ | 4" | 101 мм | |||||||||||||||||||
Длина (без долота) | 39,8" | 1012 мм | |||||||||||||||||||
Тип хвостовика | QL60 | ||||||||||||||||||||
Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 48 Lbs | 21,8 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 5,060" | 128,5 мм |

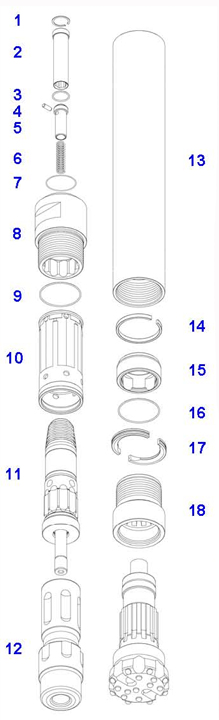

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MP601AS01 | Пневмоударник XP60, QL60, 3-1/2" Reg | ||||||||||||||||||||
1 | MP618CP01 | Кольцо стопорное | |||||||||||||||||||
2 | MP617CT01 | Опора клапана обратного | |||||||||||||||||||
3 | MB321OR01 | Кольцо уплотнительное | 1 | 1 | |||||||||||||||||
4 | MB506CH01 | Заглушка глухая | 1 | 1 | |||||||||||||||||
MB506CH02 | Заглушка 1/8" (3.2 мм) | 1 | 1 | ||||||||||||||||||
MB506CH03 | Заглушка 3/16" (4.8 мм) | 1 | 1 | ||||||||||||||||||
5 | MB502CV01 | Клапан обратный | 1 | ||||||||||||||||||
6 | MD503SP01 | Пружина | 1 | ||||||||||||||||||
7 | MD628OR01 | Кольцо уплотнительное | 1 | 1 | |||||||||||||||||
8 | MP605DM03 | Переводник верхний | |||||||||||||||||||
9 | MD821OR01 | Кольцо уплотнительное | 1 | 1 | |||||||||||||||||
10 | MP608IC03 | Цилиндр внутренний | |||||||||||||||||||
11 | MP607DR03 | Распределитель | |||||||||||||||||||
12 | MP610PN04 | Боек | |||||||||||||||||||
13 | MP611WS03 | Корпус пневмоударника | |||||||||||||||||||
14 | MP612PR01 | Кольца упорное | 1 | ||||||||||||||||||
15 | MP613BB01 | Центратор | |||||||||||||||||||
16 | MD621OR01 | Кольцо уплотнительное | 1 | 1 | |||||||||||||||||
17 | MP614BR01 | Кольца стопорные долота | 1 | ||||||||||||||||||
18 | MP615CK01 | Патрон | |||||||||||||||||||
Комплект для обслуживания | |||||||||||||||||||||
Комплект для ремонта | |||||||||||||||||||||
B-FVQL6 | Нижний клапан |
Долота пневмоударника (хвостовик QL60) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
B-60QL60C50D | 152 мм | 6" | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 22,4 | |||||||||||||||||||||
B-60QL60C50SB | 152 мм | 6" | Вогнутый | Полубаллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 22,4 | |||||||||||||||||||||
B-61QL60C50B | 156 мм | 6 1/8" | Вогнутый | Баллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 22,8 | |||||||||||||||||||||
B-61QL60C50D | 156 мм | 6 1/8" | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 22,8 | |||||||||||||||||||||
B-62QL60C38D | 160 мм | 6 1/4" | Вогнутый | Сферический | 8 - 3/4" | 4 - 5/8" | 5 - 5/8" | 23,5 | |||||||||||||||||||||
B-64QL60C50B | 165 мм | 6 1/2" | Вогнутый | Баллистический | 10 - 5/8" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60C50D | 165 мм | 6 1/2" | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60F38D | 165 мм | 6 1/2" | Плоский | Сферический | 8 - 3/4" | - | 10 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60F50D | 165 мм | 6 1/2" | Плоский | Сферический | 10 - 5/8" | - | 10 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39B | 165 мм | 6 1/2" | Выпуклый | Баллистический | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39C | 165 мм | 6 1/2" | Выпуклый | Комбинированный | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39D | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 -3/4" | 6 - 5/8" | 6 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V39D2 | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 -3/4" | 6 - 3/4" | 4 - 3/4" | 24,2 | |||||||||||||||||||||
B-64QL60V59B | 165 мм | 6 1/2" | Выпуклый | Баллистический | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V59C | 165 мм | 6 1/2" | Выпуклый | Комбинированный | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-64QL60V59D | 165 мм | 6 1/2" | Выпуклый | Сферический | 9 - 5/8" | 6 - 5/8" | 7 - 5/8" | 24,2 | |||||||||||||||||||||
B-66QL60C30D | 171 мм | 6 3/4" | Вогнутый | Сферический | 10 -3/4" | 4 - 5/8" | 4 - 5/8" | 25,4 | |||||||||||||||||||||
B-66QL60V39D2K | 171 мм | 6 3/4" | Выпуклый | Сферический | 9 - 3/4" | 6 - 3/4" | 5 - 3/4" | 25,4 | |||||||||||||||||||||
70QL60C50D | 178 мм | 7" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 27,3 | |||||||||||||||||||||
74QL60C50D | 190 мм | 7 1/2" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 30,4 | |||||||||||||||||||||
76QL60C50B | 197 мм | 7 3/4" | Вогнутый | Баллистический | 10 - 5/8" | - | 10 - 5/8" | 32,7 | |||||||||||||||||||||
77QL60C50D | 200 мм | 7 7/8" | Вогнутый | Сферический | 10 - 5/8" | - | 10 - 5/8" | 33,6 | |||||||||||||||||||||
80QL60C50B | 203 мм | 8" | Вогнутый | Баллистический | 10 - 5/8" | - | 10 - 5/8" | 34,0 |
Пневмоударник 6 Mincon XP60.pdf (240.1 Кб) |
