Пневмоударник Mincon MP55SD5
| Технические характеристики | |||||||||||||||||||||
| Наружный диаметр | 4,88" | 124 мм | |||||||||||||||||||
| Минимальный диаметр долота | 5,5" | 140 мм | |||||||||||||||||||
| Лыски пол ключ | 3,5" | 89 мм | |||||||||||||||||||
| Длина (без долота) | 39,9" | 1014 мм | |||||||||||||||||||
| Тип хвостовика | SD5/4315 | ||||||||||||||||||||
| Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
| Вес бойка | 33,6 Lbs | 15 кг | |||||||||||||||||||
| Диаметр предельного износа корпуса | 4,400" | 111,8 мм | |||||||||||||||||||

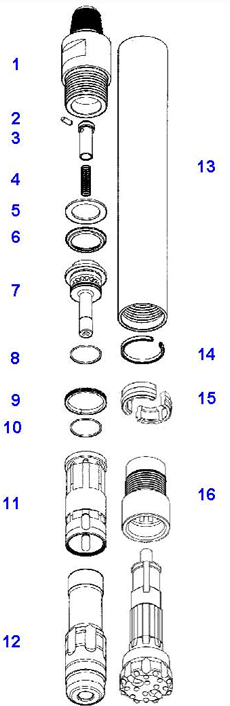

| Состав пневмоударника | |||||||||||||||||||||
| № | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
| SK | RK | ||||||||||||||||||||
| MBX501AS05 | Пневмоударник MP55SD5, SD5/4315, 3-1/2" Reg | 77,0 | |||||||||||||||||||
| MBX501AS05B | Пневмоударник MP55SD5, SD5/4315, 3-1/2" Reg с твердосплавным расширителем | 77,0 | |||||||||||||||||||
| MBX501AS05BR | Пневмоударник MP55SD5, SD5/4315, 3-1/2" Reg с фрезерным расширителем | 77,0 | |||||||||||||||||||
| 1 | MBX501BH02 | Переводник верхний | 15,0 | ||||||||||||||||||
| MBX501BH02B | Переводник верхний с твердосплавным расширителем | 15,5 | |||||||||||||||||||
| 2 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
| MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| 3 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
| 4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
| 5 | MB504SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
| 6 | MB505LR01 | Кольцо стопорное | 0,2 | 1 | |||||||||||||||||
| 7 | MB507DR01 | Распределитель | 2,1 | ||||||||||||||||||
| 8 | MB521OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 9 | MB509SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
| 10 | MB523OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 11 | MB508IC02 | Цилиндр внутренний | 3,1 | ||||||||||||||||||
| 12 | MB510PN05 | Боек | 14,8 | ||||||||||||||||||
| 13 | MBX511WS02 | Корпус пневмоударника | 25,0 | ||||||||||||||||||
| 14 | MB511PR01 | Кольца упорное | 0,2 | 1 | |||||||||||||||||
| 15 | MB513BR04 | Кольца стопорные долота | 0,6 | 1 | |||||||||||||||||
| 16 | MBX514CK05 | Патрон | 6,2 | 1 | |||||||||||||||||
| MB526SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
| MBX530RK01 | Комплект для ремонта | 8,7 | |||||||||||||||||||
| B-FVSD5 | Нижний клапан | ||||||||||||||||||||

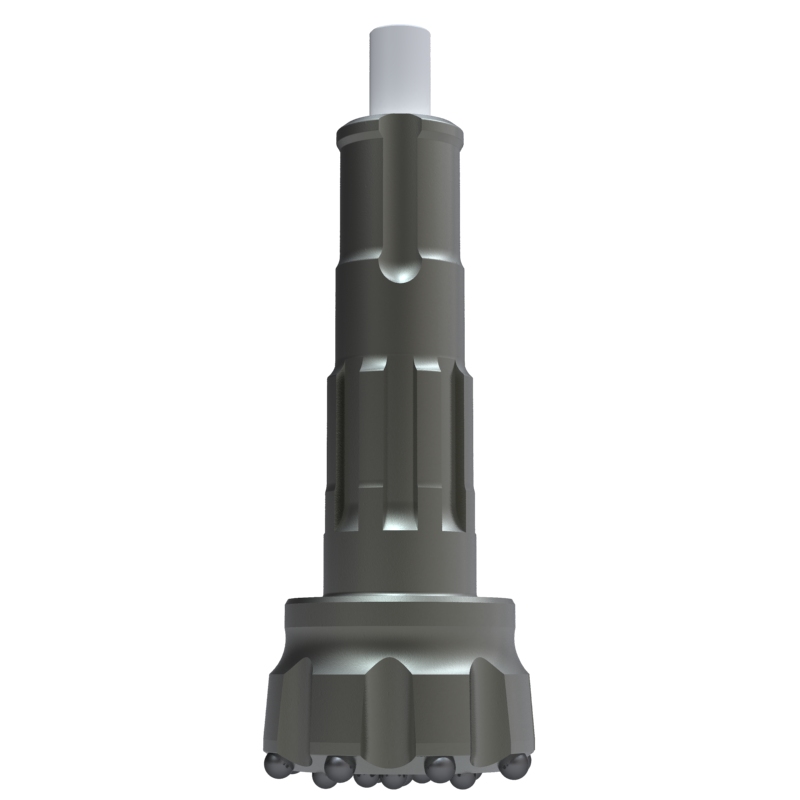

| Долота пневмоударника (хвостовик SD5/4315) | |||||||||||||||||||||||||||||
| Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
| мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
| 130 мм | 5 1/8″ | Плоский/ Выпуклый/ Вогнутый | Сферический/
Баллистический/ Полубаллистический | 8 x 5/8″ | 7 x 1/2″ | 15,9 | |||||||||||||||||||||||
| 130 мм | 5 1/8″ | 8 x 5/8″ | 7 x 1/2″ | 15,9 | |||||||||||||||||||||||||
| 133 мм | 5 1/4″ | 8 x 5/8″ | 7 x 9/16″ | 16,3 | |||||||||||||||||||||||||
| 133 мм | 5 1/4″ | 8 x 5/8″ | 7 x 9/16″ | 16,3 | |||||||||||||||||||||||||
| 140 мм | 5 1/2″ | 8 x 5/8″ | 7 x 9/16″ | 17,2 | |||||||||||||||||||||||||
| 140 мм | 5 1/2″ | 8 x 5/8″ | 7 x 9/16″ | 17,2 | |||||||||||||||||||||||||
| 146 мм | 5,75 | 8 x 5/8″ | 8 x 5/8″ | 17,7 | |||||||||||||||||||||||||
| 146 мм | 5,75 | 8 x 5/8″ | 8 x 5/8″ | 17,7 | |||||||||||||||||||||||||
| 152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 18,6 | |||||||||||||||||||||||||
| 152 мм | 6″ | 8 x 5/8″ | 8 x 5/8″ | 18,6 | |||||||||||||||||||||||||
| Пневмоударник 5 Mincon MP55SD5.pdf (321.0 Кб) |
