Пневмоударник Mincon 55BH
Технические характеристики | |||||||||||||||||||||
Наружный диаметр | 4,88" | 124 мм | |||||||||||||||||||
Минимальный диаметр долота | 5,5" | 130 мм | |||||||||||||||||||
Лыски пол ключ | 3,5" | 89 мм | |||||||||||||||||||
Длина (без долота) | 39,9" | 1014 мм | |||||||||||||||||||
Тип хвостовика | DHD350R | ||||||||||||||||||||
Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
Вес бойка | 33,6 Lbs | 15 кг | |||||||||||||||||||
Диаметр предельного износа корпуса | 4,400" | 111,8 мм |

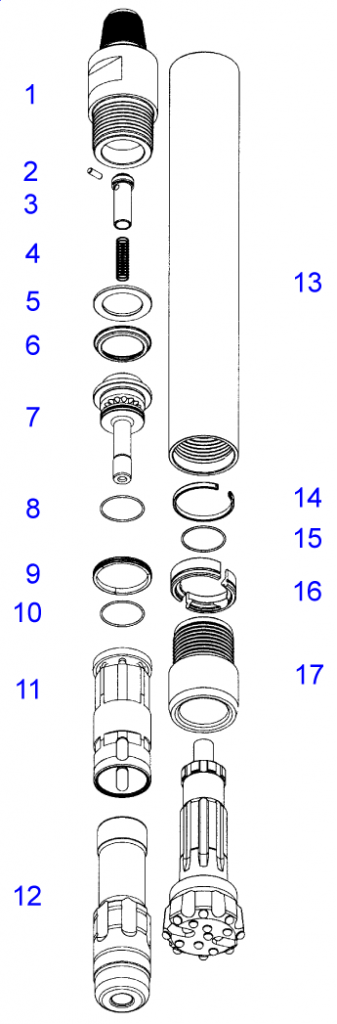

Состав пневмоударника | |||||||||||||||||||||
№ | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
SK | RK | ||||||||||||||||||||
MBX501AS02 | Пневмоударник 55BH, DHD350R, 3-1/2" Reg | 77,0 | |||||||||||||||||||
MBX501AS02B | Пневмоударник 55BH, DHD350R, 3-1/2" Reg с твердосплавным расширителем | 77,0 | |||||||||||||||||||
MBX501AS02BR | Пневмоударник 55BH, DHD350R, 3-1/2" Reg с фрезерным расширителем | 77,0 | |||||||||||||||||||
1 | MBX501BH02 | Переводник верхний | 15,0 | ||||||||||||||||||
MBX501BH02B | Переводник верхний с твердосплавным расширителем | 15,5 | |||||||||||||||||||
2 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
3 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
5 | MB504SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
6 | MB505LR01 | Кольцо стопорное | 0,2 | 1 | |||||||||||||||||
7 | MB507DR01 | Распределитель | 2,1 | ||||||||||||||||||
8 | MB521OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
9 | MB509SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
10 | MB523OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
11 | MB508IC02 | Цилиндр внутренний | 3,1 | ||||||||||||||||||
12 | MB510PN03 | Боек | 14,8 | ||||||||||||||||||
13 | MBX511WS02 | Корпус пневмоударника | 25,0 | ||||||||||||||||||
14 | MB511PR01 | Кольца упорное | 0,2 | 1 | |||||||||||||||||
15 | MB520OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
16 | MB513BR01 | Кольца стопорные долота | 0,6 | 1 | |||||||||||||||||
17 | MBX514CK03 | Патрон | 6,2 | 1 | |||||||||||||||||
MB526SK01 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
MB530RK02 | Комплект для ремонта | 8,2 | |||||||||||||||||||
B-FVDHD350 | Нижний клапан |
Долота пневмоударника (хвостовик DHD350R) | |||||||||||||||||||||||||||||
Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
B-51350RC58B | 130 мм | 5 1/8" | Вогнутый | Баллистический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
B-51350RC58C | 130 мм | 5 1/8" | Вогнутый | Комбинированный | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
B-51350RF98C | 130 мм | 5 1/8" | Плоский | Комбинированный | 8 - 9/16" | - | 10 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RF98D | 130 мм | 5 1/8" | Плоский | Сферический | 8 - 9/16" | - | 10 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RV19B | 130 мм | 5 1/8" | Выпуклый | Баллистический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RV19BSB | 130 мм | 5 1/8" | Выпуклый | Полубаллистический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RV19C | 130 мм | 5 1/8" | Выпуклый | Комбинированный | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RV19D | 130 мм | 5 1/8" | Выпуклый | Сферический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 16,0 | |||||||||||||||||||||
B-51350RV19SB | 130 мм | 5 1/8" | Выпуклый | Баллистический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 16,0 | |||||||||||||||||||||
B-52350RC58C | 135 мм | 5 1/4" | Вогнутый | Комбинированный | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,5 | |||||||||||||||||||||
B-52350RC99B | 135 мм | 5 1/4" | Вогнутый | Баллистический | 9 - 9/16" | 6 - 9/16" | 6 - 9/16" | 16,5 | |||||||||||||||||||||
B-54350RC58D | 140 мм | 5 1/2" | Вогнутый | Сферический | 8 - 5/8" | 4 - 5/8" | 4 - 9/16" | 17,1 | |||||||||||||||||||||
B-54350RF58B | 140 мм | 5 1/2" | Плоский | Сферический | 8 - 5/8" | - | 8 - 5/8" | 17,1 | |||||||||||||||||||||
B-54350RF58C | 140 мм | 5 1/2" | Плоский | Баллистический | 8 - 5/8" | - | 8 - 5/8" | 17,1 | |||||||||||||||||||||
B-54350RF58D | 140 мм | 5 1/2" | Плоский | Сферический | 8 - 5/8" | - | 8 - 5/8" | 17,1 | |||||||||||||||||||||
B-54350RF58SB | 140 мм | 5 1/2" | Плоский | Полубаллистический | 8 - 5/8" | - | 8 - 5/8" | 17,1 | |||||||||||||||||||||
B-54350RV19B | 140 мм | 5 1/2" | Выпуклый | Баллистический | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 17,1 | |||||||||||||||||||||
B-54350RV19C | 140 мм | 5 1/2" | Выпуклый | Комбинированный | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 17,1 | |||||||||||||||||||||
B-54350RV50D | 140 мм | 5 1/2" | Выпуклый | Сферический | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 17,1 | |||||||||||||||||||||
B-56350RF58B | 146 мм | 5 3/4" | Плоский | Баллистический | 8 - 5/8" | - | 10 - 9/16" | 17,7 | |||||||||||||||||||||
B-56350RF58D | 146 мм | 5 3/4" | Плоский | Сферический | 8 - 5/8" | - | 10 - 9/16" | 17,7 | |||||||||||||||||||||
B-603505C50SB | 152 мм | 6 " | Вогнутый | Полубаллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 18,3 | |||||||||||||||||||||
B-60350RC50B | 152 мм | 6 " | Вогнутый | Баллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 18,3 | |||||||||||||||||||||
B-60350RC50C | 152 мм | 6 " | Вогнутый | Комбинированный | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 18,3 | |||||||||||||||||||||
B-60350RC50D | 152 мм | 6 " | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 18,3 | |||||||||||||||||||||
B-64350RC50B | 165 мм | 6 1/2" | Вогнутый | Баллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 20,5 | |||||||||||||||||||||
B-64350RC50D | 165 мм | 6 1/2" | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 20,5 |
Пневмоударник 5 Mincon 55BH.pdf (266.7 Кб) |
