Пневмоударник Mincon MP55
| Технические характеристики | |||||||||||||||||||||
| Наружный диаметр | 4,88" | 124 мм | |||||||||||||||||||
| Минимальный диаметр долота | 5,5" | 127 мм | |||||||||||||||||||
| Лыски пол ключ | 3,5" | 89 мм | |||||||||||||||||||
| Длина (без долота) | 39,9" | 1014 мм | |||||||||||||||||||
| Тип хвостовика | QL50 | ||||||||||||||||||||
| Резьба верхняя | 3-1/2" A.P.I. Reg. Pin | ||||||||||||||||||||
| Вес бойка | 33,6 Lbs | 15 кг | |||||||||||||||||||
| Диаметр предельного износа корпуса | 4,400" | 111,8 мм | |||||||||||||||||||

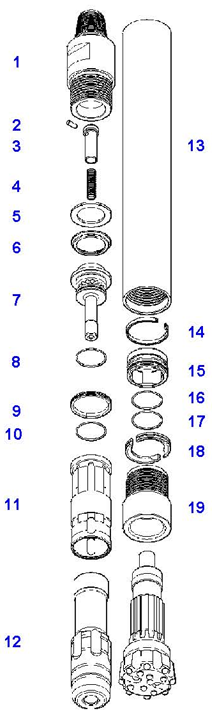

| Состав пневмоударника | |||||||||||||||||||||
| № | Каталожный номер | Наименование | Вес, кг | Состав комплектов | |||||||||||||||||
| SK | RK | ||||||||||||||||||||
| MBX501AS03 | Пневмоударник MP55, QL50, 3-1/2" Reg | 77,0 | |||||||||||||||||||
| MBX501AS03B | Пневмоударник MP55, QL50, 3-1/2" Reg с твердосплавным расширителем | 77,0 | |||||||||||||||||||
| MBX501AS03BR | Пневмоударник MP55, QL50, 3-1/2" Reg с фрезерным расширителем | 77,0 | |||||||||||||||||||
| 1 | MBX501BH02 | Переводник верхний | 15,0 | ||||||||||||||||||
| MBX501BH02B | Переводник верхний с твердосплавным расширителем | 15,5 | |||||||||||||||||||
| 2 | MB506CH01 | Заглушка глухая | 0,1 | 1 | 1 | ||||||||||||||||
| MB506CH02 | Заглушка 1/8" (3.2 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| MB506CH03 | Заглушка 3/16" (4.8 мм) | 0,1 | 1 | 1 | |||||||||||||||||
| 3 | MB502CV01 | Клапан обратный | 0,4 | 1 | |||||||||||||||||
| 4 | MB503SP01 | Пружина | 0,1 | 1 | |||||||||||||||||
| 5 | MB504SM01 | Кольцо упорное | 0,2 | ||||||||||||||||||
| 6 | MB505LR01 | Кольцо стопорное | 0,2 | 1 | |||||||||||||||||
| 7 | MB507DR01 | Распределитель | 2,1 | ||||||||||||||||||
| 8 | MB521OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 9 | MB509SR01 | Кольцо упорное | 0,2 | ||||||||||||||||||
| 10 | MB523OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 11 | MB508IC02 | Цилиндр внутренний | 3,1 | ||||||||||||||||||
| 12 | MB510PN04 | Боек | 14,8 | ||||||||||||||||||
| 13 | MBX511WS02 | Корпус пневмоударника | 25,0 | ||||||||||||||||||
| 14 | MB511PR01 | Кольца упорное | 0,2 | 1 | |||||||||||||||||
| 15 | MB517BB01 | Центратор | 1,1 | ||||||||||||||||||
| 16 | MD621OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 17 | MB522OR01 | Кольцо уплотнительное | 0,1 | 1 | 1 | ||||||||||||||||
| 18 | MB513BR03 | Кольца стопорные долота | 0,6 | 1 | |||||||||||||||||
| 19 | MBX514CK04 | Патрон | 6,2 | 1 | |||||||||||||||||
| MB526SK02 | Комплект для обслуживания | 1,0 | |||||||||||||||||||
| MB530RK01 | Комплект для ремонта | 8,7 | |||||||||||||||||||
| B-FVQL5 | Нижний клапан | ||||||||||||||||||||

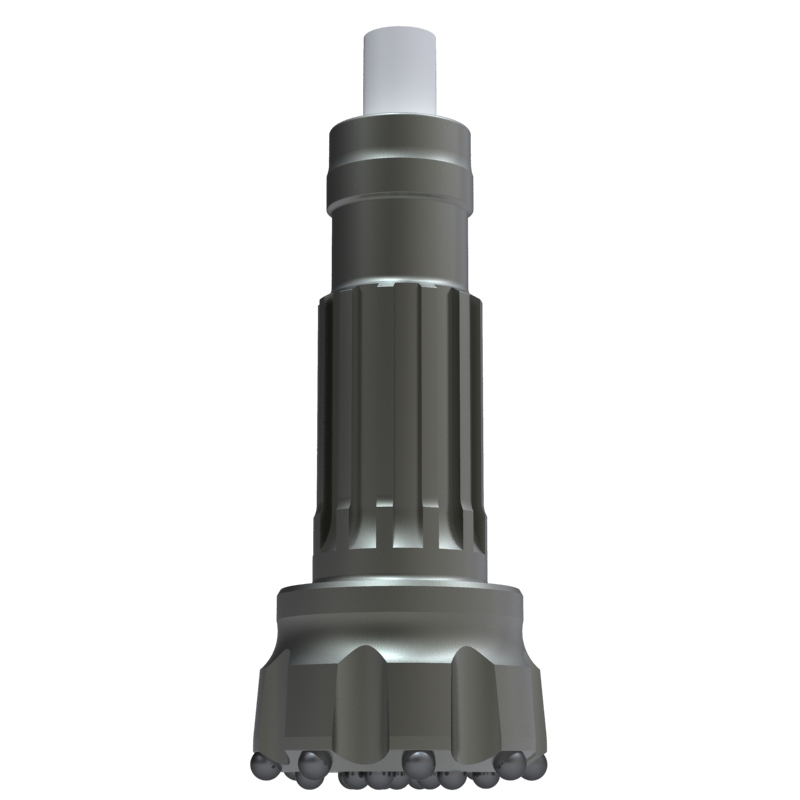

| Долота пневмоударника (хвостовик QL50) | |||||||||||||||||||||||||||||
| Каталожный номер | Диаметр | Тип торца | Тип вставок | Твердосплавные вставки | Вес, кг | ||||||||||||||||||||||||
| мм | дюйм | Внешние | Внешн.2 ряд | Торцевые | |||||||||||||||||||||||||
| B-50QL50V19C | 127 мм | 5" | Выпуклый | Комбинированный | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 15,4 | |||||||||||||||||||||
| B-50QL50V19D | 127 мм | 5" | Выпуклый | Сферический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 15,4 | |||||||||||||||||||||
| B-51QL50C58B | 130 мм | 5 1/8" | Вогнутый | Баллистический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 15,4 | |||||||||||||||||||||
| B-51QL50C58C | 130 мм | 5 1/8" | Вогнутый | Комбинированный | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 15,4 | |||||||||||||||||||||
| B-51QL50C58D | 130 мм | 5 1/8" | Вогнутый | Сферический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 15,4 | |||||||||||||||||||||
| B-51QL50V19B | 130 мм | 5 1/8" | Выпуклый | Баллистический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 15,4 | |||||||||||||||||||||
| B-51QL50V19C | 130 мм | 5 1/8" | Выпуклый | Комбинированный | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 15,4 | |||||||||||||||||||||
| B-51QL50V19D | 130 мм | 5 1/8" | Выпуклый | Сферический | 9 - 1/2" | 6 - 1/2" | 5 - 1/2" | 15,4 | |||||||||||||||||||||
| B-52QL50C58B | 135 мм | 5 1/4" | Вогнутый | Баллистический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C58BSB | 135 мм | 5 1/4" | Вогнутый | Баллистический / Полубаллистический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C58C | 135 мм | 5 1/4" | Вогнутый | Комбинированный | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C58D | 135 мм | 5 1/4" | Вогнутый | Сферический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C58SB | 135 мм | 5 1/4" | Вогнутый | Полубаллистический | 8 - 5/8" | 4 - 9/16" | 3 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C99B | 135 мм | 5 1/4" | Вогнутый | Баллистический | 9 - 9/16" | 6 - 9/16" | 6 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50C99C | 135 мм | 5 1/4" | Вогнутый | Комбинированный | 9 - 9/16" | 6 - 9/16" | 6 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50F58C | 135 мм | 5 1/4" | Плоский | Комбинированный | 5 - 5/8" | - | 8 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50F99D | 135 мм | 5 1/4" | Плоский | Сферический | 9 - 9/16" | - | 9 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50V99B | 135 мм | 5 1/4" | Выпуклый | Баллистический | 9 - 9/16" | 6 - 9/16" | 4 - 9/16" | 16,0 | |||||||||||||||||||||
| B-52QL50V99C | 135 мм | 5 1/4" | Выпуклый | Комбинированный | 9 - 9/16" | 6 - 9/16" | 4 - 9/16" | 16,0 | |||||||||||||||||||||
| B-54QL50C58B | 140 мм | 5 1/2" | Вогнутый | Баллистический | 8 - 5/8" | 4 - 5/8" | 4 - 9/16" | 16,6 | |||||||||||||||||||||
| B-54QL50C58D | 140 мм | 5 1/2" | Вогнутый | Сферический | 8 - 5/8" | 4 - 5/8" | 4 - 9/16" | 16,6 | |||||||||||||||||||||
| B-54QL50F58D | 140 мм | 5 1/2" | Плоский | Сферический | 8 - 5/8" | - | 8 - 5/8" | 16,6 | |||||||||||||||||||||
| B-54QL50F58SB | 140 мм | 5 1/2" | Плоский | Полубаллистический | 8 - 5/8" | - | 8 - 5/8" | 16,6 | |||||||||||||||||||||
| B-54QL50V19B | 140 мм | 5 1/2" | Выпуклый | Баллистический | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 16,6 | |||||||||||||||||||||
| B-54QL50V19C | 140 мм | 5 1/2" | Выпуклый | Комбинированный | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 16,6 | |||||||||||||||||||||
| B-54QL50V50D | 140 мм | 5 1/2" | Выпуклый | Сферический | 9 - 1/2" | 6 - 1/2" | 6 - 1/2" | 16,6 | |||||||||||||||||||||
| B-54QL50V50SB | 140 мм | 5 1/2" | Выпуклый | Полубаллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 16,6 | |||||||||||||||||||||
| B-54QL50V59B | 140 мм | 5 1/2" | Выпуклый | Баллистический | 9 - 5/8" | 6 - 9/16" | 6 - 9/16" | 16,6 | |||||||||||||||||||||
| B-54QL50V59C | 140 мм | 5 1/2" | Выпуклый | Комбинированный | 9 - 5/8" | 6 - 9/16" | 6 - 9/16" | 16,6 | |||||||||||||||||||||
| B-54QL50V59D | 140 мм | 5 1/2" | Выпуклый | Сферический | 9 - 5/8" | 6 - 9/16" | 6 - 9/16" | 16,6 | |||||||||||||||||||||
| B-56QL50F58D | 146 мм | 5 3/4" | Плоский | Сферический | 8 - 5/8" | - | 10 - 9/16" | 17,2 | |||||||||||||||||||||
| B-56QL50V50D | 146 мм | 5 3/4" | Выпуклый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 17,2 | |||||||||||||||||||||
| B-56QL50V50SB | 146 мм | 5 3/4" | Выпуклый | Полубаллистический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 17,2 | |||||||||||||||||||||
| B-60QL50C50D | 152 мм | 6 " | Вогнутый | Сферический | 10 - 5/8" | 6 - 5/8" | 4 - 5/8" | 17,8 | |||||||||||||||||||||
| B-60QL50F50D | 152 мм | 6 " | Плоский | Сферический | 10 - 5/8" | - | 10 - 5/8" | 17,8 | |||||||||||||||||||||
| Пневмоударник 5 Mincon MP55.pdf (322.6 Кб) |
