Пневмоударник Mincon 4HRSD4

4 Mincon 4HRSD4

Технические характеристики

Наружный диаметр

3,82"

97 мм

Минимальный диаметр долота

4,33"

110 мм

Лыски пол ключ

2,5"

64 мм

Длина (без долота)

37,6"

968 мм

Тип хвостовика

SD4/3415

Резьба верхняя

2-3/8" A.P.I. Reg. Pin

Вес бойка

16,3 Lbs

7,4 кг

Диаметр предельного износа корпуса

3,425"

87 мм

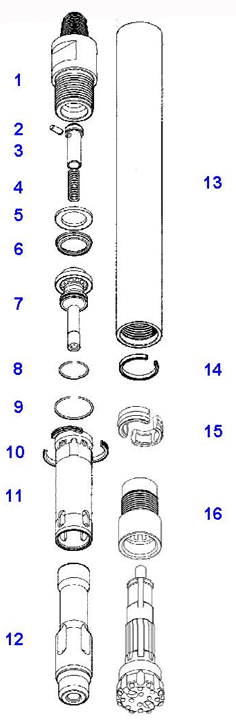

Состав пневмоударника
№	Каталожный номер	Наименование	Вес, кг	Состав комплектов
				SK	RK
	MD401AS09	Пневмоударник 4HRSD4, SD4/3415, 2-3/8" Reg	45,0
1	MD401BH03	Переводник верхний	5,9
2	MB506CH01	Заглушка глухая	0,1	1	1
	MB506CH02	Заглушка 1/8" (3.2 мм)	0,1	1	1
	MB506CH03	Заглушка 3/16" (4.8 мм)	0,1	1	1
3	MB502CV01	Клапан обратный	0,4		1
4	MB503SP01	Пружина	0,1		1
5	MD404SM01	Кольцо упорное	0,2
6	MD405LR01	Кольцо стопорное	0,1		1
7	MD407DR03	Распределитель	1,4
8	MD421OR01	Кольцо уплотнительное	0,1	1	1
9	MD422OR01	Кольцо уплотнительное	0,1	1	1
10	MD409SR01	Кольцо упорное	0,1
11	MD408IC02	Цилиндр внутренний	2,0
12	MD410PN05	Боек	6,8
13	MD411WS02	Корпус пневмоударника	14,4
14	MD412PR01	Кольца упорное	0,1		1
15	MD413BR07	Кольца стопорные долота	0,3		1
16	MD414CK05	Патрон	4,2		1
	MD426SK02	Комплект для обслуживания	0,5
	MD430RK01	Комплект для ремонта	5,7
	B-FVSD4	Нижний клапан

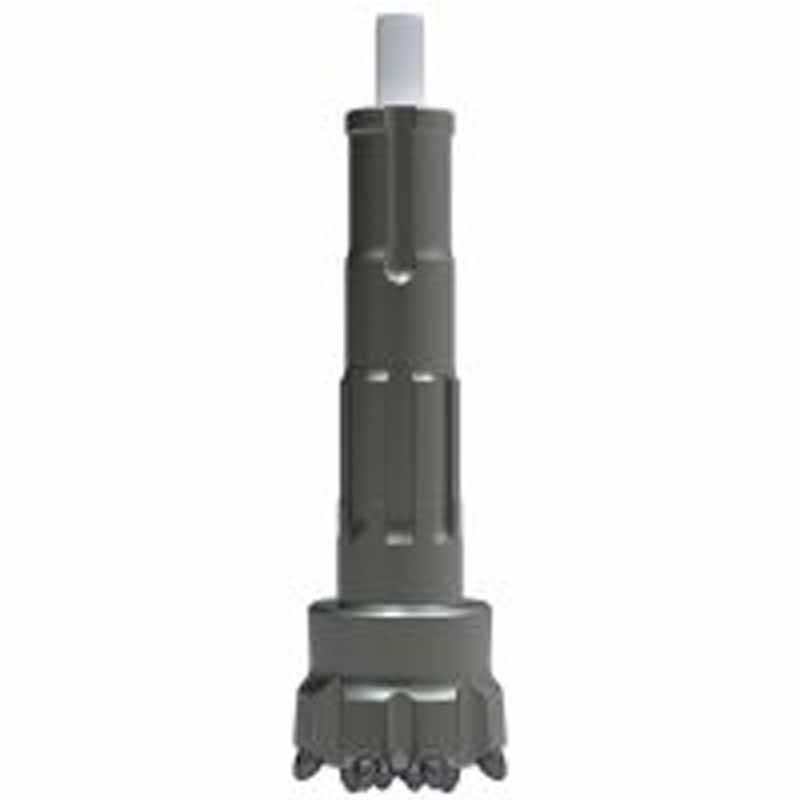

Долото SD4

Долота пневмоударника (хвостовик SD4/3415)

Каталожный номер

Диаметр

Тип торца

Тип вставок

Твердосплавные вставки

Вес, кг

мм

дюйм

Внешние

Внешн.2 ряд

Торцевые

105 мм

4 1/8″

Плоский/
Выпуклый/
Вогнутый

Сферический/
Баллистический

8 x 1/2

6 x 1/2

9,1

105 мм

4 1/8″

8 x 1/2

9,1

108 мм

4 1/4″

8 x 1/2

9,1

108 мм

4 1/4″

8 x 1/2

9,1

115 мм

4 1/2″

8 x 9/16

7 x 1/2

10,0

115 мм

4 1/2″

8 x 9/16

7 x 1/2

10,0

120 мм

4 3/4″

8 x 9/16

7 x 1/2

10,9

120 мм

4 3/4″

8 x 9/16

7 x 1/2

10,9

124 мм

4 7/8″

8 x 9/16

7 x 1/2

10,9

124 мм

4 7/8″

8 x 9/16

7 x 1/2

10,9

127 мм

5″

8 x 9/16

7 x 1/2

11,3

127 мм

5″

8 x 9/16

7 x 1/2

11,3

130 мм

5 1/8″

8 x 9/16

7 x 1/2

11,8

130 мм

5 1/8″

8 x 9/16

7 x 1/2

11,8

133 мм

5 1/4″

8 x 9/16

7 x 1/2

12,2

133 мм

5 1/4″

8 x 9/16

7 x 1/2

12,2

Пневмоударник 4 Mincon 4HRSD4.pdf (319.5 Кб)
