ПЕРЕВОДНИКИ МУФТОВЫЕ (BOX x BOX)

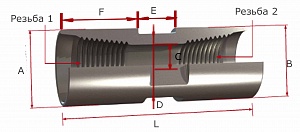

Резьба Размеры, мм Каталожный номер
1 Муфта 2 Муфта L A В С D E F
ACT(NWY) 2 3/8" Reg 205 71 76 43 65 40 80 6102-1601
ACT(NWY) 2 3/8" IF 220 71 89 43 65 40 80 6102-1602
ACT(NWY) 2 7/8*1 Reg 233 71 89 43 65 40 89 6102-1603
ACT(NWY) 4 1/2" Reg 225 76 140 43 120 50 45 6102-1604
NC 35 NC 35 240 114 114 58 95 50 95 6102-1605
NC 35 3 1/2" IF 240 114 120 58 95 50 95 6102-1606
NC 35 4 1/2" Reg 240 114 146 58 120 50 95 6102-1607
NC 35 4 1/2" FH 240 114 146 73 120 50 95 6102-1608
NC 35 6 5/8" Reg 260 114 197 80 120 50 105 6102-1609
RD 50-6 2 3/8" Reg 220 76 76 43 65 40 90 6102-1610
RD 50-6 RD 70-4 200 89 89 43 65 40 80 6102-1611
RD 50-6 3 1/2" Reg 200 76 115 43 95 50 50 6102-1612
RD 70-4 RD 70-4 208 89 89 43 65 40 84 6102-1613
RD 70-6 2 3/8" Reg 200 89 89 43 65 40 75 6102-1614
2 3/8" Reg Haus 200 76 67 43       6102-1615
2 3/8" Reg Holman 190 76 76 38 65 40 85 6102-1616
2 3/8" Reg N 205 76 76 43 65 40 85 6102-1617
2 3/8" Reg RD 70-4 190 89 89 43 65 40 75 6102-1618
2 3/8" Reg 2 3/8- Reg 200 76 76 43 65 40 80 6102-1619
2 3/8" Reg 2 3/8" Reg 200 76 76 43       6102-1620
2 3/8" Reg 2 3/8" Reg 200 89 89 43 65 40 80 6102-1621
2 3/8" Reg 2 3/8" Reg 203 89 89 43 70 40 83 6102-1622
2 3/8" Reg 2 3/8" Reg 380 89 89 43 65 40 245 6102-1623
2 3/8" Reg 2 3/8" Reg 420 89 89 43 65 40 75 6102-1624
2 3/8" Reg 2 3/8" IF 220 89 89 43 65 40 75 6102-1625
2 3/8" Reg 2 3/8" IF 700 89 89 43 65 40 75 6102-1626
2 3/8" Reg 2 IS8" Reg 225 89 89 43 65 40 80 6102-1627
2 3/8" Reg 2 7/8" IF 220 89 114 43 95 50 75 6102-1628
2 3/8" Reg 3 1/2" Reg 210 89 114 43 95 50 80 6102-1629
2 3/8" Reg 3 1/2" Reg 250 89 114 43 95 50 80 6102-1630
2 3/8" IF 2 3/8" IF 240 89 89 43 65 40 100 6102-1631
2 3/8" IF 2 7/8" Reg 245 89 89 43 65 40 100 6102-1632
2 3/8" IF 2 7/8" Reg 240 89 89 43 65 40 100 6102-1633
2 3/8" IF 3 1/2" Reg 200 89 114 52 95 50 65 6102-1634
2 7/8" Reg 2 7/8" IF 220 89 114 43 95 50 85 6102-1635
2 7/8" Reg 3 1/2" Reg 230 89 114 43 95 50 95 6102-1636
2 7/8" Reg 3 1/2" IF 230 89 114 43 95 5 95 6102-1637
2 7/8" Reg 4 1/2" Reg 240 89 146 43 120 50 95 6102-1638
2 7/8" Reg 4 1/2" FH 240 89 146 43 120 50 95 6102-1639
2 7/8" IF NC 35 220 114 114 63 95 50 75 6102-1640
2 7/8" IF 2 7/8" IF 220 114 114 58 95 50 85 6102-1641
2 7/8" IF 3 1/2" Reg 220 114 114 58 95 50 85 6102-1642
2 7/8" IF 3 1/2" Reg 533 114 114 58 89 102 127 6102-1643
3 1/2" Reg NC 35 220 114 114 58 95 50 85 6102-1644
3 1/2" Reg RD 50-6 180 114 76 43 95 50 85 6102-1645
3 1/2" Reg RD 70-4 180 114 89 58 95 50 85 6102-1646
3 1/2" Reg 2 3/8" IF 609 114 89 38 76 63 450 6102-1647
3 1/2" Reg 3 1/2" Reg 220 114 114 58 95 50 85 6102-1648
3 1/2" Reg 3 1/2" Reg 260 127 127 58 95 50 105 6102-1649
3 1/2" Reg 3 1/2" Reg 355 114 114 58 98 63 102 6102-1650
3 1/2" Reg 3 1/2" Reg 400 114 114 58 95 50 85 6102-1651
3 1/2" Reg 3 1/2" IF 250 127 127 58 95 50 85 6102-1652
3 1/2" Reg 3 1/2" IF 260 127 127 58 95 50 80 6102-1653
3 1/2" Reg 4 1/2" Reg 240 114 146 58 120 50 85 6102-1654
3 1/2" Reg 4 1/2" Reg 240 140 140 58 120 50 70 6102-1655
3 1/2" Reg 4 1/2" FH 240 114 146 58 120 50 70 6102-1656
3 1/2" Reg 4 1/2" IF 240 114 146 58 120 50 70 6102-1657
3 1/2" IF 2 3/8" Reg 230 120 89 43 95 50 125 6102-1658
3 1/2" IF 3 1/2" IF 240 120 146 58 120 50 70 6102-1659
3 1/2" IF 4 1/2" Reg 240 120 146 79 120 50 70 6102-1660
4 1/2" Reg RD 90-4 240 146 127 58 120 50 100 6102-1661
4 1/2" Reg 2 3/8" Reg 225 146 90 43 120 50 90 6102-1662
4 1/2" Reg 2 3/8" IF 225 146 89 53 120 50 90 6102-1663
4 1/2" Reg 2 7/8" IF 230 146 114 58 120 50 95 6102-1664
4 1/2" Reg 4 1/2" Reg 300 146 146 80 120 50 125 6102-1665
4 1/2" Reg 4 1/2" FH 300 146 146 80 120 50 125 6102-1666
4 1/2" Reg 4 1/2" IF 300 158 158 80 120 50 105 6102-1667
4 1/2" Reg 6 5/8" Reg 320 146 193 80 120 50 100 6102-1668
4 1/2" FH 6 5/8" Reg 320 146 197 80 120 50 125 6102-1669
6 5/8" Reg 2 3/8" Reg 330 197 89 43 65 40 210 6102-1670
6 5/8" Reg 2 3/8'1 IF 351 197 89 43 65 40 210 6102-1671
6 5/8" Reg 2 7/8" IF 270 200 114 65 120 50 192 6102-1672
6 5/8" Reg 3 1/2" Reg 280 197 120 58 120 50 205 6102-1673
6 5/8" Reg 3 1/2" IF 265 197 115 79 120 50 187 6102-1674
6 5/8" Reg 4 1/2" IF 300 197 177 106 178 50 125 6102-1675
6 5/8" Reg 6 5/8" Reg 300 200 200 120 178 50 125 6102-1676
7 5/8" Reg 3 1/2" IF 320 225 120 58 120 50 70 6102-1677
RD 46-6 GG T 264 76 76 25 50 40 125 6102-1678
RD 46-6 RD 50-6 240 76 76 25 50 40 125 6102-1679
RD 46-6 2 3/8" Reg 264 76 76 25 50 40 125 6102-1680
2 3/8" Reg 2 3/8" Reg 240 76 76 30 50 40 100 6102-1681
